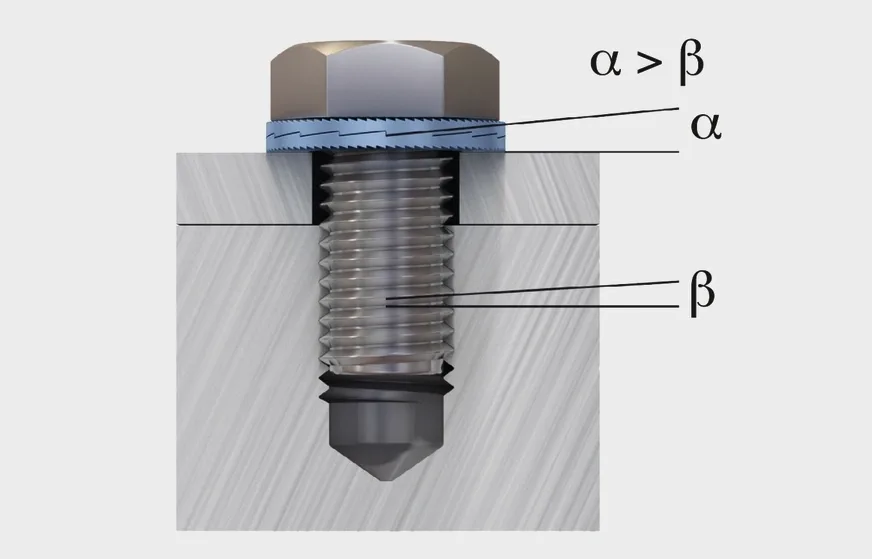

Poiché l’angolo (α) del piano inclinato è maggiore del'angolo (β) della filettatura ogni rotazione della vite o del dado è impedita grazie all’effetto cuneo.
Elementi di sicurezza

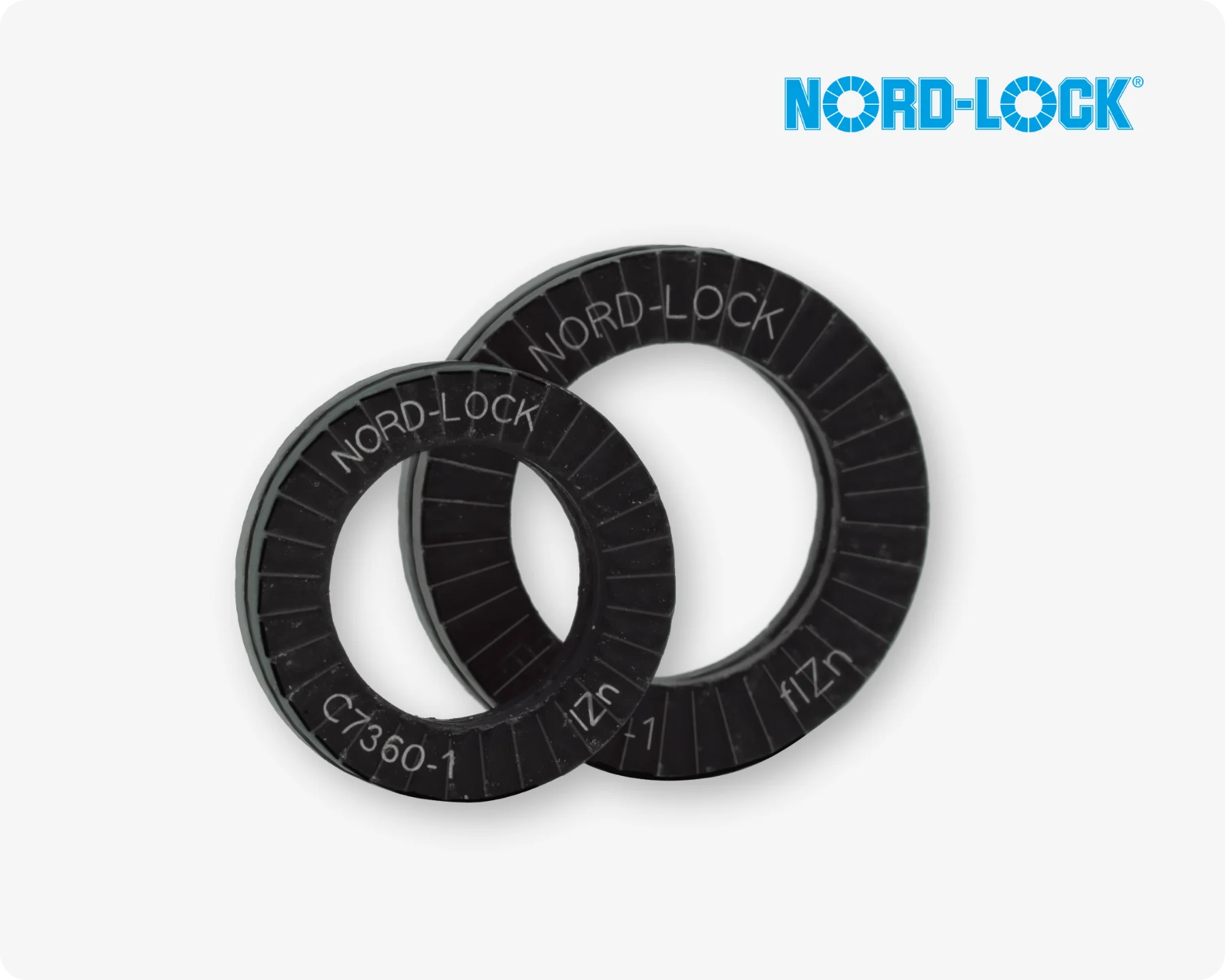

Nord-Lock® rosette: massima sicurezza per i fissaggi
La tecnologia di bloccaggio Nord-Lock® assicurail fissaggio contro l'allentamento involontario, anche in caso di vibrazioni estreme e carichi dinamici.
Come funzionano le rosette Nord-Lock®
Nord-Lock® ha inventato la tecnologia di bloccaggio a cuneo: le rondelle di bloccaggio a cuneo hanno superfici a cuneo all'interno e nervature radiali all'esterno. La forma del cuneo è progettata in modo che l'angolo della superficie del cuneo sia sempre maggiore dell'angolo del filetto. Quando la vite o il dado vengono serrati, le nervature radiali delle rondelle si incastrano in modo bloccante nella superficie di accoppiamento.
Le rondelle accoppiate sono saldamente incastrate nella loro posizione e il movimento è possibile solo tra le superfici a cuneo. Anche il minimo giro della vite provoca un aumento della forza di precarico grazie all'effetto cuneo: la vite si blocca da sola.
Applicazioni
- Ingegneria generale
- Costruzioni in acciaio
- Macchine agricole e forestali
- Produzione automobilistica
- Macchine per l'energia eolica
- Industria mineraria
- Veicoli ferroviari
- Sistemi di gestione del traffico
Caratteristiche
- Massima sicurezza fino alla qualità della vite 12.9
- Montaggio e smontaggio semplici
- Sicurezza affidabile contro l'allentamento
- Stesso impiego di temperatura della vite
- Riutilizzabile
- Amico delle superfici
- Bloccaggio della vite affidabile anche in condizioni di vibrazioni estreme e stress dinamico
Nord-Lock® X-Series Washers
Le rondelle Nord-Lock® X-Series sono la scelta ottimale quando si affrontano sfide estreme che richiedono ulteriori livelli di protezione. Queste rondelle combinano la tecnologia di bloccaggio a cuneo Nord-Lock® con un effetto molla aggiuntivo.

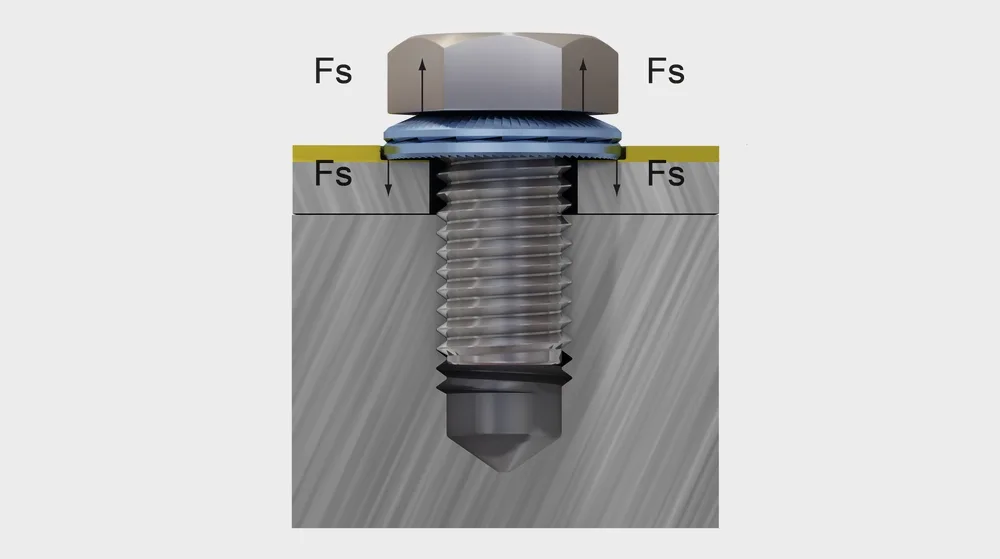

L'effetto cuneo previene l'allentamento dei collegamenti filettati causato da vibrazioni e carichi dinamici. L'effetto molla (Fs) contrasta il movimento di allentamento dell'elemento prevenendo la perdita di precarico.
Applicazioni
Le rondelle Nord-Lock® X-Series mantengono i collegamenti sicuri anche in applicazioni difficili come:
- Espansione e contrazione del materiale durante il ciclo termico
- Assestamento dovuto a verniciatura o rivestimento a polvere
- Vibrazioni intense su metalli morbidi, compositi e polimeri
- Allentamento dovuto a più parti serrate
- Collegamenti con lunghezza di serraggio corta
- Perdita di carico di serraggio nei collegamenti con guarnizione
Caratteristiche
- Assicura gli elementi di fissaggio contro l'allentamento e compensa la perdita di precarico dovuta a cedimenti e rilassamenti
- Bloccaggio affidabile, anche per elementi con lunghezza di serraggio ridotta
- Raggiunge un precarico accurato con attrito definito e uniforme
- Disponibile in un'ampia gamma di dimensioni (metriche e imperiali)
- Alta resistenza alla corrosione (minimo 1.000 ore nel test di nebbia salina secondo ISO 9227)
- Resiste ad ambienti tra -40 °C e 150 °C
- Progettato per classi di proprietà 8.8 e 10.9
- Riutilizzabile (a seconda delle condizioni d'uso)
Installazione e prestazioni delle rondelle Nord-Lock®
Le rondelle preassemblate vengono installate in coppia. L'elemento di fissaggio deve essere serrato con un utensile standard secondo le linee guida di coppia.

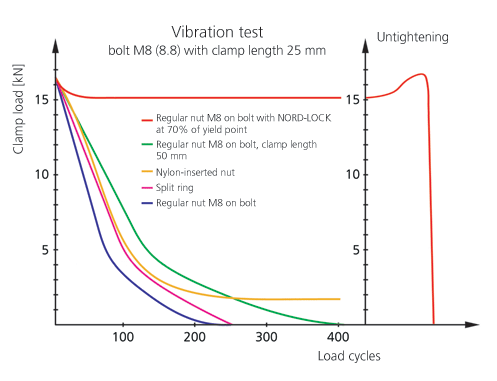

Il test di vibrazione Junker conforme alla DIN 65151, dimostra le prestazioni superiori delle rondelle di bloccaggio a cuneo Nord-Lock® nel mantenere il carico di serraggio.
