Guida alla tecnologia del fissaggio

Volete esplorare approcci innovativi per un miglior time-to-market? Gli ingegneri spesso usano metodi tradizionali per selezionare elementi di fissaggio. Questo caso studio mostra il potenziale di differenti soluzioni.

Designer che esplora diverse tecnologie di collegamento utilizzando occhiali per realtà aumentata.

L'azienda 5M sviluppa e produce componenti per varie applicazioni nel settore dei trasporti. Per le ferrovie, produce pannelli piatti e tridimensionali in materiale composito leggero ma ad alta resistenza, utilizzati principalmente per i rivestimenti interni come i pannelli del pavimento, le pareti laterali e i soffitti.

In generale, per creare elementi di fissaggio per l'assemblaggio in questa applicazione del poliuretano laminato (PUR) si possono utilizzare diverse tecnologie di fissaggio.

3 possibili tecnologie di collegamento

Diversi tipi di inserti filettati, inclusi inserti in ottone, inserti a filo e inserti a chiave.
Tecnologia degli inserti filettati
Una panoramica dei diversi tipi di rivetti, dadi a rivetto cieco e bulloni di bloccaggio.
Tecnologia della rivettatura
Vari elementi di fissaggio per saldatura a perno e saldatura a ultrasuoni
Tecnologia della saldatura
Overlay

1

/3
Diversi tipi di inserti filettati, inclusi inserti in ottone, inserti a filo e inserti a chiave.
Tecnologia degli inserti filettati
  • Diversi tipi di inserti filettati, inclusi inserti in ottone, inserti a filo e inserti a chiave.
  • Una panoramica dei diversi tipi di rivetti, dadi a rivetto cieco e bulloni di bloccaggio.
  • Vari elementi di fissaggio per saldatura a perno e saldatura a ultrasuoni

Creare punti di collegamento

5M ha individuato nuovi metodi per creare punti di fissaggio nei suoi materiali sandwich. L'approccio esistente prevedeva elementi di fissaggio tradizionali. Si usavano adesivi per aggiungere un blocco di compensato per ospitare gli inserti filettati. Rispetto alla nuova soluzione, questa richiedeva molto tempo, era costosa e soggetta a errori. Oggi utilizzano un doppio perno LiteWWeight® , applicato al pannello sandwich tramite la tecnologia MultiMaterial-Welding.

Vecchio processo di assemblaggio in pannello a pavimento PUR

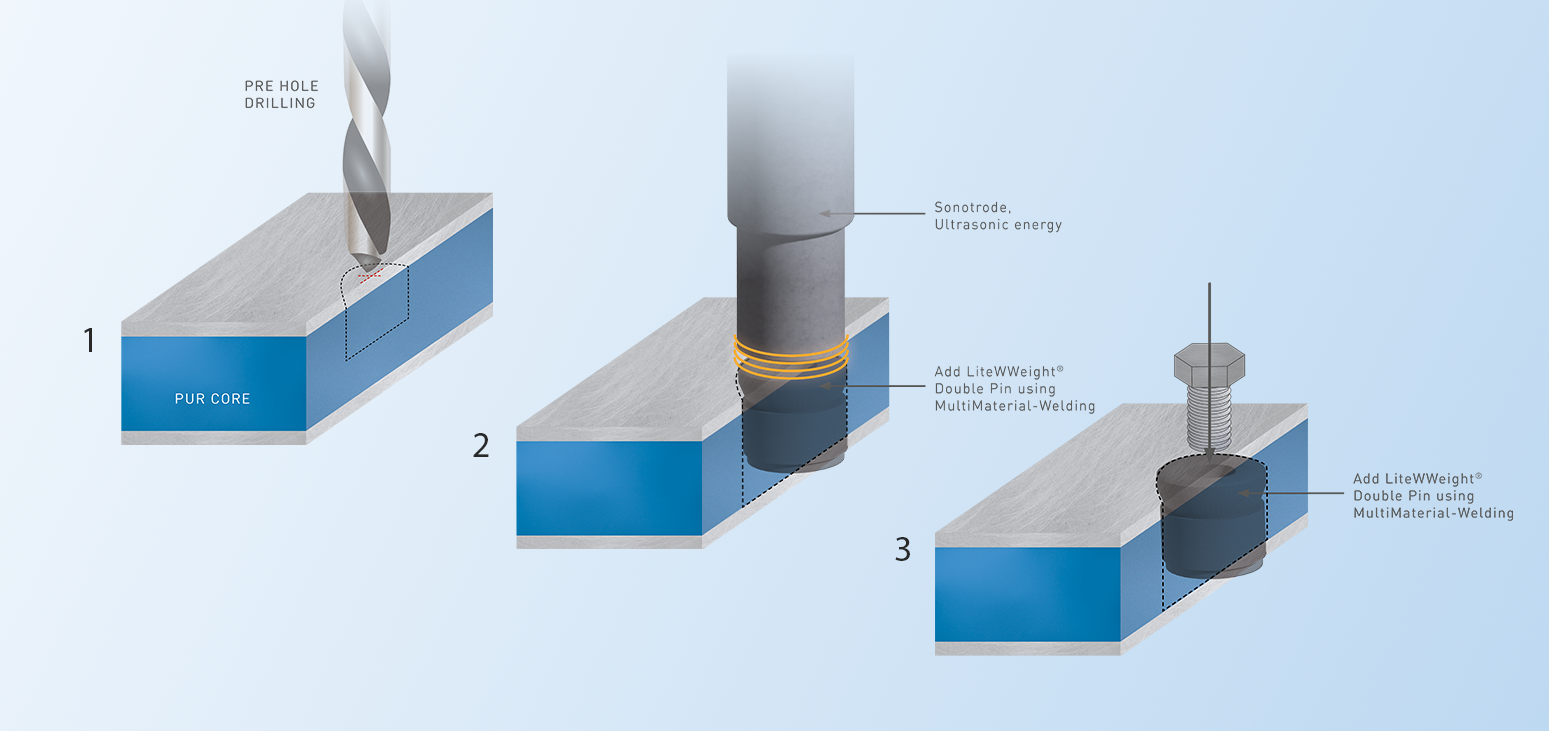

Nuovo processo di assemblaggio nel pannello del pavimento in PUR
Destra (nuovo): Dopo aver forato direttamente il pannello sandwich, il LiteWWeight® Double Pin viene inserito utilizzando gli ultrasuoni.
Overlay

1

/2

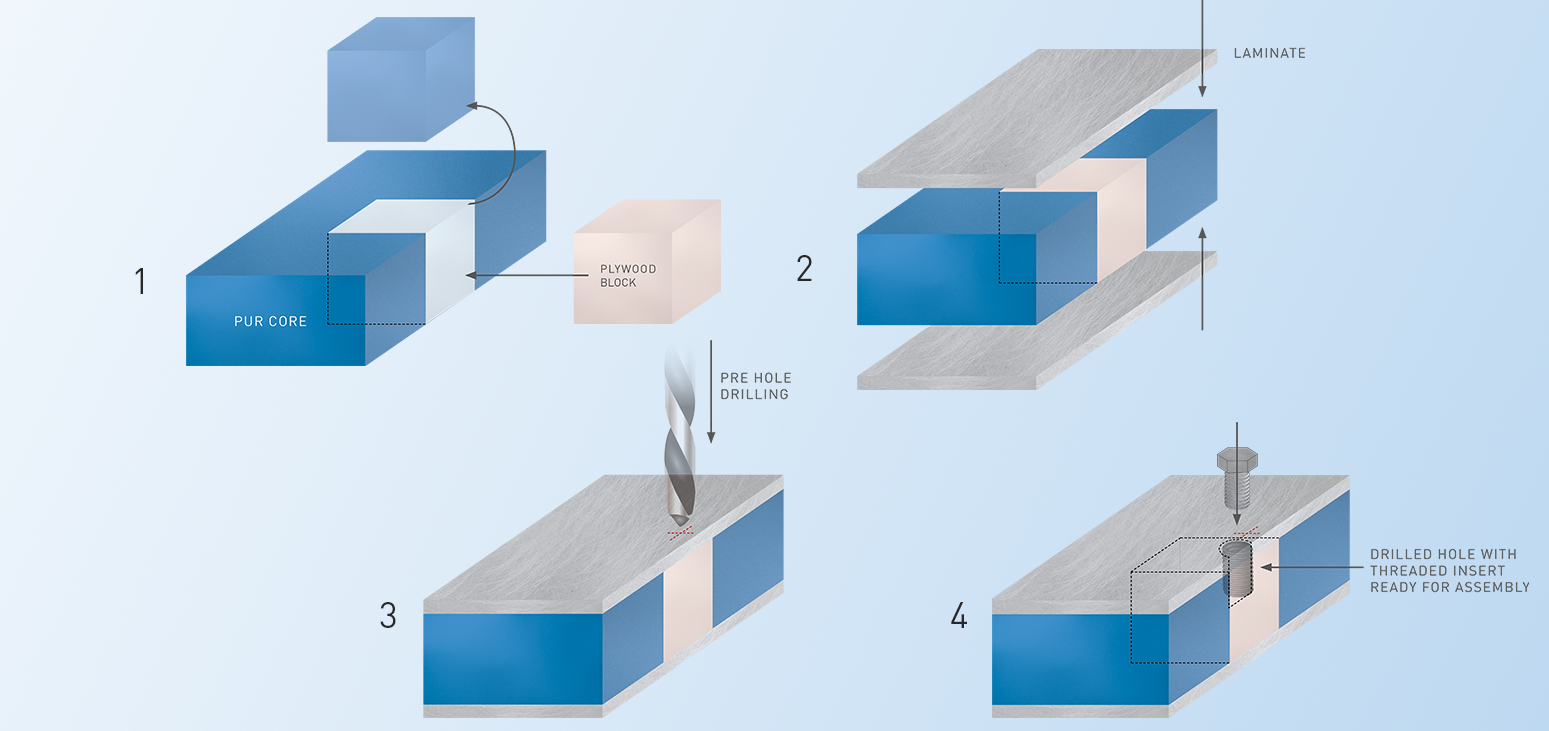

Vecchio processo di assemblaggio in pannello a pavimento PUR
In passato il produttore incorporava un blocco di compensato nel nucleo PUR, lo laminava e praticava fori per inserire inserti filettati.
  • Vecchio processo di assemblaggio in pannello a pavimento PUR
  • Nuovo processo di assemblaggio nel pannello del pavimento in PUR

Guarda l'intera storia 5M

ATE | Sucess Story 5M

MultiMaterial-Welding®: Come la tecnologia ha aiutato 5M s.r.o. a ottimizzare la produzione
