Průvodce spojovacími technologiemi

Chcete prozkoumat inovativní přístupy, které nabízejí kratší čas uvedení produktu na trh? Konstruktéři často spoléhají na tradiční metody výběru spojovacího materiálu. Tato případová studie zdůrazňuje potenciál zkoumání různých technologií.

Designér zkoumá různé spojovací techniky pomocí brýlí pro rozšířenou realitu.

Společnost 5M vyvíjí a vyrábí komponenty pro různé aplikace v dopravním průmyslu. Pro železnice vyrábí ploché a 3D tvarované panely z lehkého, ale vysoce pevného kompozitního materiálu, které se primárně používají pro vnitřní obložení, jako jsou podlahové panely, boční stěny a stropy.

Obecně lze pro sestavení těchto aplikací z laminovaného polyuretanu (PUR) využít různé technologie spojování.

3 možné spojovací techniky

Různé typy závitových vložek, včetně mosazných vložek, drátových závitových vložek a klíčových vložek.
Technologie závitových vložek v Bossard
Přehled různých typů nýtů, slepých nýtovacích matic a zajišťovacích šroubů.
Nýtovací technika u Bossard
Různé upevňovací prvky pro svářecí a ultrazvukové svařování.
Svařovací technika v Bossard
Overlay

1

/3
Různé typy závitových vložek, včetně mosazných vložek, drátových závitových vložek a klíčových vložek.
Technologie závitových vložek v Bossard
  • Různé typy závitových vložek, včetně mosazných vložek, drátových závitových vložek a klíčových vložek.
  • Přehled různých typů nýtů, slepých nýtovacích matic a zajišťovacích šroubů.
  • Různé upevňovací prvky pro svářecí a ultrazvukové svařování.

Nový způsob vytváření spojovacích bodů

5M hledala nové metody pro vytváření spojovacích bodů ve svých sendvičových materiálech. Stávající přístup zahrnoval tradiční spojovací prvky. Používali lepidla k přilepení překližkového bloku, do kterého bylo možné vložit závitové vložky. Ve srovnání s novým řešením byl tento postup časově náročný, nákladný a náchylný k chybám. Dnes používají LiteWWeight® Double Pin, který je do sendvičového panelu aplikován pomocí technologie MultiMaterial-Welding.

Starý montážní proces do PUR podlahového panelu
Nový montážní proces do PUR podlahového panelu
Vpravo (nové): Po vyvrtání otvorů přímo do sendvičového panelu se LiteWWeight® Double Pin vloží pomocí ultrazvuku.
Overlay

1

/2
Starý montážní proces do PUR podlahového panelu
Dříve výrobce začleňoval překližkový blok do jádra PUR, laminoval ho a vrtal otvory pro vložení závitových vložek.
  • Starý montážní proces do PUR podlahového panelu
  • Nový montážní proces do PUR podlahového panelu

Sledujte celý příběh 5M

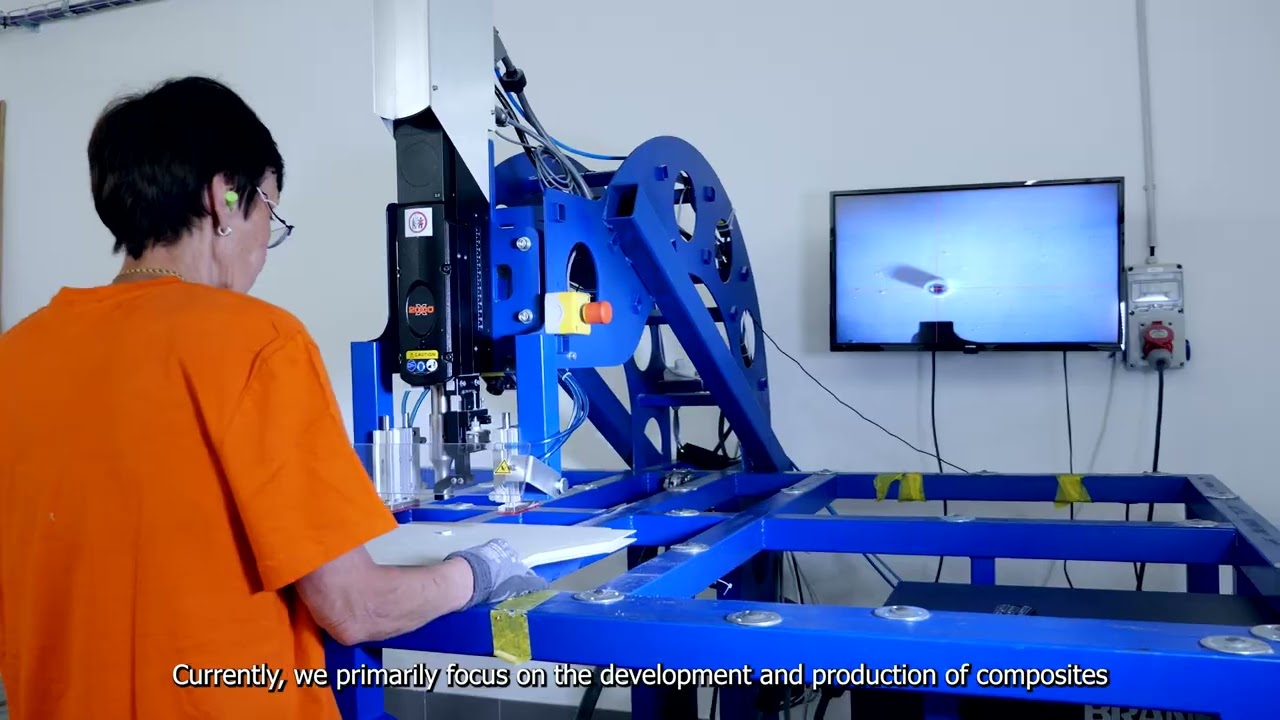

ATE | Sucess Story 5M

MultiMaterial-Welding®: Jak technologie pomohla společnosti 5M s.r.o. zefektivnit výrobu

Muž a žena sedí u stolu s obrazovkou zobrazující technický výkres. Na stole je fyzická aplikace, technický výkres a několik šroubů. Klíčový vizuál pouze pro Expert Design.
