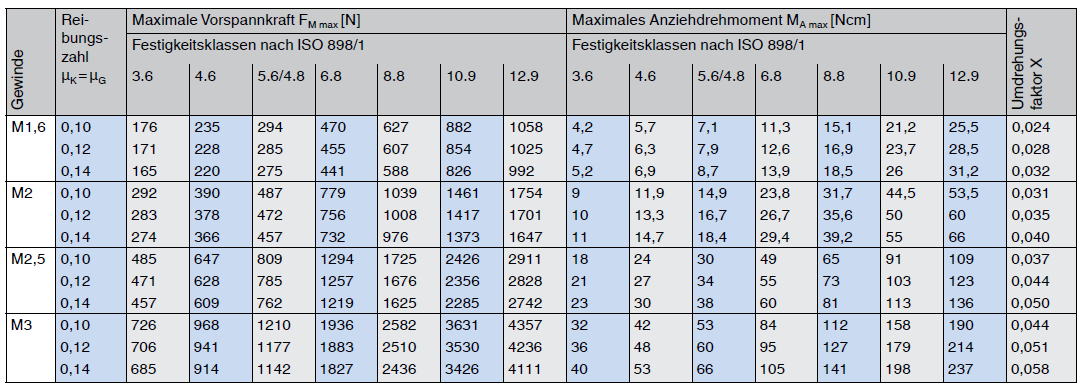

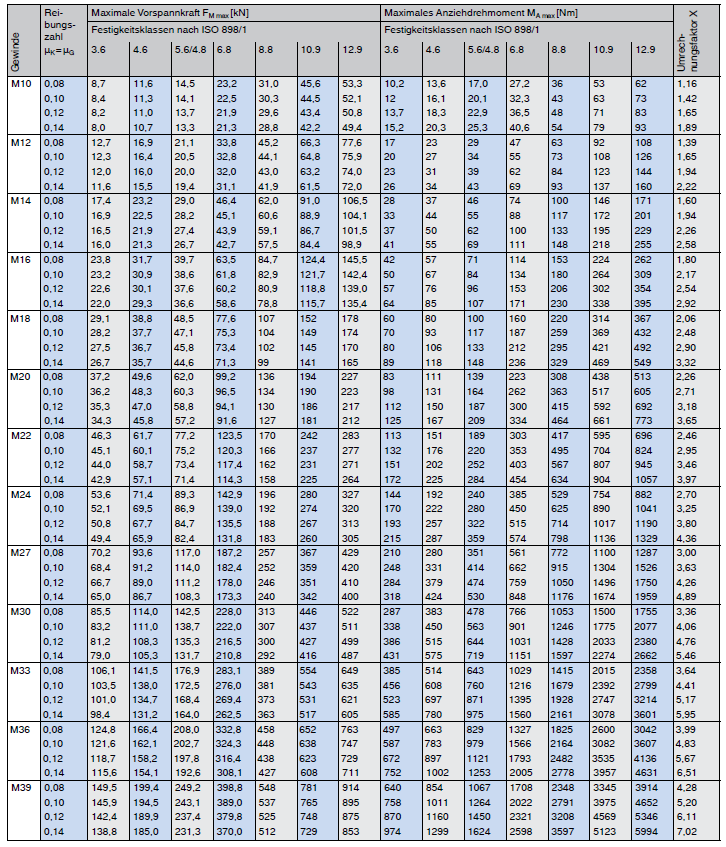

Angaben in Anlehnung an VDI 2230, Ausgabe 2015: Maximale zulässige Anziehdrehmomente und resultierende maximale Vorspannkräfte für Sechskantschrauben ISO 4014 – 4018, Innensechskantschrauben ISO 4762 und für Schrauben mit analogen Kopffestigkeiten und Kopfauflageflächen der Festigkeitsklassen 3.6 bis 12.9 bei einer 90 %-igen Ausnutzung der Streckgrenze ReL/0,2 %-Dehngrenze Rp0,2. Bohrungen nach ISO 273-mittel.
Die Tabelle zeigt zulässige Maximalwerte und enthält keine weiteren Sicherheitsfaktoren. Sie setzt die Kenntnis der einschlägigen Richtlinien und Auslegungskriterien voraus.
|
Richtwerte für die folgenden Tabellen Die Richtwerte sind etwas höher als in der früheren Version VDI 2230, Ausgabe 1986, da unter Beachtung bislang nicht genutzter Reserven die Schraubenfestigkeit durch eine höhere Montage-Vorspannkraft besser ausgenutzt wird. |
|
Anziehdrehmoment für die folgenden Tabellen Mit MA = FM · X kann das Anziehdrehmoment zu jeder anderen Vorspannkraft errechnet werden. |
