FASTEKS® Compression Limiters: Kompressionsbegrenzer

Kompressionsbegrenzer – auch bekannt als Compression Limiters oder Druckbegrenzer – sind wichtige Bauteile, die Druckkräfte auf geformte Kunststoffteile begrenzen und so eine Überlastung des Materials verhindern.

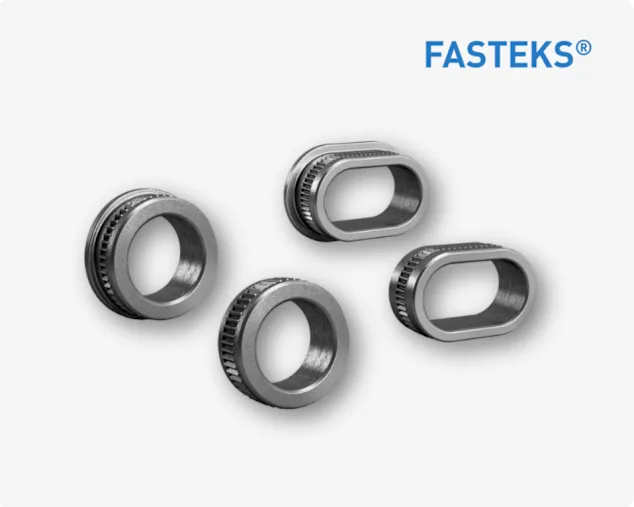

Vier verschiedene Arten von FASTEKS Kompressionsbegrenzern in ovaler und runder Form mit und ohne Kopf auf einem hellgrauen Hintergrund mit dem FASTEKS Logo.
Zum eShop
Overlay
Zwei Personen diskutieren über das Design eines Befestigungselements.

Warum benötigen Sie Kompressionsbegrenzer?

Wenn Sie während des Montageprozesses Schrauben festziehen, erzeugen Sie Druckbelastungen und Kräfte, die sich auf Kunststoffmaterialien auswirken können. Kompressionsbegrenzer verhindern, dass die Integrität Ihrer Kunststoffkomponente in diesem Prozess beeinträchtigt wird.

Wir bieten ein Standardsortiment an FASTEKS® Kompressionsbegrenzern zum Einpressen und Einformen an, geeignet für Schraubendurchmesser von M4 - M10.

Vorteile von FASTEKS® Kompressionsbegrenzern

Vorteile

Materialüberlastung

verhindern.

Vorteile

FASTEKS® Kompressionsbegrenzer begrenzen Druckkräfte auf Kunststoff-Formteile und verhindern somit ein Überlasten des Materials.

Vorteile

Mehr Festigkeit

und Langlebigkeit

Vorteile

FASTEKS® Kompressionsbegrenzer erhöhen die Festigkeit und Belastbarkeit von Kunststoffteilen. Sie erhöhen zudem deren Langlebigkeit, indem sie das Kriechen von thermoplastischen Formteilen im Laufe der Zeit und bei erhöhten Temperaturen reduzieren.

Vorteile

Vielseitige Lösung

Kompressionsbegrenzer eignen sich für diverse Anwendungen.

Vorteile

FASTEKS® Kompressionsbegrenzer werden in verschiedenen Branchen eingesetzt und können für eine Vielzahl von Anwendungen angepasst werden.

FASTEKS® Kompressionsbegrenzer in der Übersicht

FCL 1: FASTEKS® Kompressionsbegrenzer rund, ohne Kopf

Ein FASTEKS Kompressionsbegrenzer in runder, kopfloser Ausführung auf weissem Hintergrund.

Das symmetrische Design der kopflosen Version ermöglicht einen bidirektionalen Einbau, ohne dass das Teil ausgerichtet werden muss.

Overlay
Ein FASTEKS Kompressionsbegrenzer in runder, kopfloser Ausführung auf weissem Hintergrund.

FCL 2: FASTEKS® Kompressionsbegrenzer rund, mit Kopf

Ein FASTEKS Kompressionsbegrenzer in runder Ausführung mit Kopf auf weissem Hintergrund.

Die Version mit Kopf bietet eine grössere Kontaktfläche, was einen höheren Widerstand gegen axiale Belastungen ermöglicht.

Overlay
Ein FASTEKS Kompressionsbegrenzer in runder Ausführung mit Kopf auf weissem Hintergrund.

FCL 3: FASTEKS® Kompressionsbegrenzer oval, ohne Kopf

Ein FASTEKS Kompressionsbegrenzer in ovaler, kopfloser Ausführung auf weißem Hintergrund.

Die ovalen Versionen bieten im Vergleich zu den runden Kompressionsbegrenzern zusätzliche Flexibilität bezüglich Mittenversatz und Toleranzausgleich. Das symmetrische Design der Version ohne Kopf ermöglicht eine beidseitige Installation ohne die Notwendigkeit, das Teil auszurichten.

Overlay
Ein FASTEKS Kompressionsbegrenzer in ovaler, kopfloser Ausführung auf weißem Hintergrund.

FCL 4: FASTEKS® Kompressionsbegrenzer oval, mit Kopf

Ein FASTEKS Kompressionsbegrenzer in ovaler, kopftragender Ausführung auf weissem Hintergrund.

Die ovale Version mit Kopf bietet eine vergrösserte Kontaktfläche für eine höhere Widerstandsfähigkeit gegen axiale Belastungen sowie zusätzliche Flexibilität gegenüber runden Kompressionsbegrenzern bezüglich Mittenversatz und Toleranzausgleich.

Overlay
Ein FASTEKS Kompressionsbegrenzer in ovaler, kopftragender Ausführung auf weissem Hintergrund.
Thumbnail Factsheet FASTEKS Kompressionsbegrenzer

FASTEKS® Compression Limiters Factsheet

Laden Sie unser Factsheet herunter für weitere Informationen und technische Details zu FASTEKS® Kompressionsbegrenzern.

1 MB | pdf

Mehr erfahren über Kompressionsbegrenzer

Herstellungsverfahren und Montage von Kompressionsbegrenzern

Es gibt verschiedene Herstellungsverfahren wie Kaltfliesspressen, Stanzen, Biegen, Drehen sowie Zinkdruckguss. Der Kompressionsbegrenzer wird entweder mit Hitze oder Ultraschall montiert oder eingepresst.

Die zentrale Aussenrändelung ermöglicht es dem Kunststoff, während des Spritzguss- und Formprozesses um und in die Rändelung zu fliessen. Bei einer Einpressmontage sorgt der nicht gerändelte Bereich für eine Vorpositionierung des Kompressionsbegrenzers im gebohrten oder geformten Aufnahmeloch, um den Montageprozess zu erleichtern.

FASTEKS® Compression Limiters bieten eine ausreichende mechanische Festigkeit, um den durch eine
angezogene Schraube bis zur ISO-Klasse 10.9 erzeugten Klemmkräften standzuhalten. Das spezielle Design und die Geometrie der Teile stellen sicher, dass unter diesen Bedingungen eine Kompression von weniger als 1% der Gesamtlänge der Kompressionsbegrenzer vorhanden ist.

Den richtigen Kompressionsbegrenzer auswählen

Es ist wichtig, dass die Länge des Abstandhalters sorgfältig im Verhältnis zum Kunststoffteil und den Gegenstücken ausgewählt wird, damit die auf den Kunststoff wirkende Klemmkraft begrenzt ist und der Kunststoff nicht überlastet wird.

Darüber hinaus muss jeder Kompressionsbegrenzer in Bezug auf das Material, die Art des Verbindungselements und die beiden verwendeten Materialien für die jeweilige Anwendung ausgelegt sein.

Spezielle Kompressionsbegrenzer reduzieren die Auswirkungen des Kriechens von thermoplastischen Formteilen im Laufe der Zeit und bei erhöhten Temperaturen, indem sie einen "Metall-zu-Metall"-Kontakt aufrechterhalten, der eine gleichbleibende Klemmkraft gewährleistet.

Die Wahl des Herstellungsverfahrens und der Montagemethode ist entscheidend für die Qualität des Endprodukts und die Sicherheit der Anwendung. Je nach Anforderungen können unterschiedliche Verfahren und Montagearten ausgewählt werden, um die gewünschten Ergebnisse zu erzielen.

Wir führen Sie gerne zur richtigen Lösung!
