C-Teile in und an Schaltschränken, Teil 5: Clip-Befestigungen

Ein Schaltschrank ist nur so gut wie seine Verbindungs- und Befestigungselemente. Was für die einen wie eine Binsenweisheit klingen mag, ist für uns bei Bossard ein umfassender Anspruch, den die Konstrukteure und Hersteller von Schaltschränken aller Art zu schätzen wissen. Neben dem breiten Portfolio an Qualitätsprodukten punktet Bossard mit einem Expertenteam, das nicht nur ausgewiesene Expertisen aus den unterschiedlichsten Bereichen der Verbindungs- und Montagetechnik vereint, sondern gemeinsam „über den jeweils eigenen Tellerrand hinaus“ die jeweils beste und wirtschaftlichste Lösung für den Kunden findet.

Zwei unserer Experten mit fundiertem Clips-Knowhow sind Manuel Aubele und Lukas Holitschke, die sowohl beim Design-In eines Schaltschranks als auch beim endgültigen Ergebnis gefragt sind.

Clip-Befestigungen erleichtern das Design-In

Fokus Prototypenbau: Hier kommen Clip-Befestigungen eine besondere Bedeutung zu, „wenn es darum geht, mal schnell etwas zusammenzubauen, um eine erste Design-Vorstellung zu bekommen“, so Manuel Aubele: „Einfach zu montieren, einfach zu demontieren, wiederzuverwenden und nachzujustieren – Clipbefestigungen wie z. B. Blechklammern sind hier einfach unschlagbar.“

Lösung für eine flexible und effiziente Installation

Von einem anderen Fall aus der Praxis berichtet Lukas Holitschke: Wenn Kabel im Rahmen einer integrierten Stromversorgung gehalten und geführt werden sollen, aber das „Ziel“ individuell konfigurierbar sein muss. Eine Bossard Lösung sind selbstklebende Befestigungsclips, sprich Klebesockel, die eine finale Installation flexibel und effizient als letzten Arbeitsschritt ermöglichen, was dem Kunden einen klaren Vorteil in Bezug auf Anpassungsfähigkeit und Montageprozess bringt.

Schließlich das Gehäuse eines Schaltschranks und eine fast alltägliche Herausforderung: In ein Blech muss ein tragendes Gewinde eingebracht werden, aber Zeit und finanzielle Ressourcen sind knapp. „Dann“, so Manuel Aubele, „könnten die FASTEKS® KLIPKO® Käfigmuttern von Bossard das perfekte Produkt sein, das ohne Verarbeitungstechnik montiert wird“.

Je nach Anforderung gibt es im Bossard Sortiment für eine Fülle von Anwendungen:

• FASTEKS® KLIPKO® Käfigmuttern, Standard: Sie werden von der Rückseite eingeclipst. Das Spiel zwischen Mutter und Käfig erlaubt einen großen Toleranzausgleich. In Langlöchern ist dies in eine Richtung erweiterbar.
• FASTEKS® KLIPKO® Käfigmuttern, von vorne montierbar: In Hohlprofilen oder abgekanteten Blechen können sie nach der Lackierung einfach mit einem Schraubendreher eingeclipst werden. Sie sind Jederzeit demontier- und wiederverwendbar.

Erdungskäfigmuttern stellen elektrische Leitfähigkeit sicher

Eine besondere Rolle in Schaltschränken kommen den FASTEKS® KLIPKO® Erdungskäfigmuttern zu, die der Sicherstellung der elektrischen Leitfähigkeit in Gehäusen dienen. Sie besitzen Krampen, die für eine Erdung die Lackschicht durchdringen und die Bauteile beim Verschrauben kontaktieren. Last but not least punkten sie mit einer hohen Abstreiffestigkeit von Gewinden in dünnen Blechen und indem sie Positionierfehler ausgleichen.

Und wie befestigt man Käfigmuttern? Tatsächlich ist dies ein Riesenvorteil der Befestigungsvariante. Im Gegensatz zu den allermeisten Verbindern, die mit speziellen Verarbeitungsgeräten montiert bzw. befestigt werden müssen, genügen bei den FASTEKS® KLIPKO® Käfigmuttern ein handelsüblicher Schraubendreher oder gar nur die Hand. Und wenn nicht, stellen wir Montagehilfen wie Zange oder Blechlöffel zur Verfügung.

Ergo: Die Investition für Werkzeuge ist denkbar gering

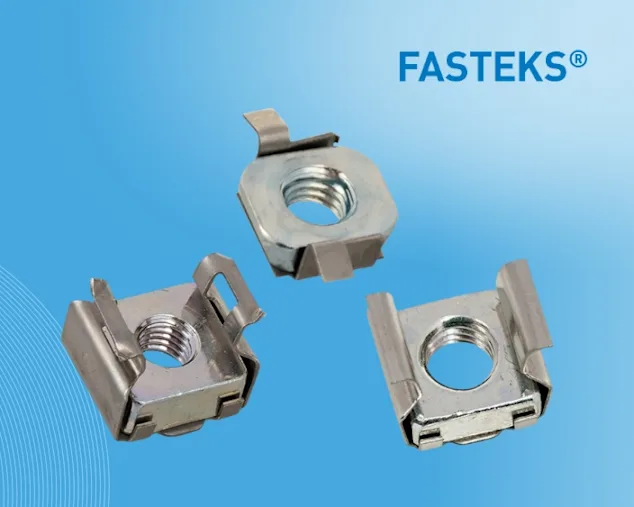

FASTEKS® KLIPKO® Käfigmuttern
