Nord-Lock® Rondelles Originales
Comme l'angle de la came (α) est plus grand que le pas de vis (β), toute rotation du boulon/écrou est bloquée par l'effet de coin des cames.
Eléments de sécurité
Rondelles Nord-Lock® : Sécurité maximale pour assemblages boulonnés
La technologie de verrouillage par calage Nord-Lock® sécurise les assemblages boulonnés contre le desserrage involontaire, même en cas de vibrations extrêmes et de charges dynamiques.
Comment fonctionnent les rondelles Nord-Lock®
Nord-Lock® a inventé la technologie de verrouillage par coin : Les rondelles de verrouillage en coin ont des surfaces en coin à l'intérieur et des nervures radiales à l'extérieur. La forme du coin est conçue de manière à ce que l'angle de la surface du coin soit toujours supérieur à l'angle du filetage. Lorsque la vis ou l'écrou est serré, les nervures radiales des rondelles s'enfoncent de manière verrouillante dans la surface d'appui.
Les rondelles appariées sont fermement ancrées dans leur position et le mouvement n'est possible qu'entre les surfaces en coin. Même le plus petit tour de vis provoque une augmentation de la force de précharge grâce à l'effet de coin – la vis se verrouille elle-même.
Applications
- Génie général
- Construction en acier
- Machines agricoles et forestières
- Fabrication automobile
- Éoliennes
- Exploitation minière
- Véhicules ferroviaires
- Systèmes de gestion du trafic
Caractéristiques
- Sécurité maximale jusqu'à et y compris la qualité de vis 12.9
- Assemblage et démontage simples
- Sécurité fiable contre le desserrage
- Utilisation à la même température que la vis
- Réutilisable
- Respectueux des surfaces
- Verrouillage de vis fiable même dans des conditions de vibrations extrêmes et de contraintes dynamiques
Rondelles Nord-Lock® X-Series
Les rondelles Nord-Lock® X-Series sont le choix optimal lorsque vous faites face à des défis extrêmes nécessitant des couches de protection supplémentaires. Ces rondelles combinent la technologie de verrouillage par coin Nord-Lock® avec un effet ressort supplémentaire.
L'effet de coin empêche le desserrage des boulons causé par les vibrations et les charges dynamiques. L'effet ressort (Fs) contrecarre le mouvement de relâchement du boulon, empêchant la perte de précharge dans l'assemblage.
Applications
Les rondelles Nord-Lock® X-Series maintiennent les assemblages boulonnés sécurisés même dans des applications difficiles telles que :
- Expansion et contraction des matériaux lors des cycles thermiques
- Affaissement dû à la peinture ou au revêtement en poudre
- Vibrations intenses sur les métaux tendres, les composites et les polymères
- Relâchement dû à plusieurs pièces serrées
- Assemblages avec une courte longueur de serrage
- Perte de charge de serrage dans les assemblages avec joint
Caractéristiques
- Sécurise les assemblages boulonnés contre le desserrage et compense la perte de précharge due au tassement et à la relaxation
- Verrouillage fiable, même pour les assemblages avec une longueur de serrage courte
- Atteint une précharge précise avec un frottement défini et uniforme
- Disponible dans une large gamme de tailles (métriques et impériales)
- Haute résistance à la corrosion (minimum 1 000 heures en test au brouillard salin selon ISO 9227)
- Résiste à des environnements entre -40 °C et 150 °C
- Conçu pour des boulons de classes de résistance 8.8 et 10.9
- Réutilisable (selon les conditions d'utilisation)
Installation et performance des rondelles Nord-Lock®
Les rondelles pré-assemblées sont installées par paires ; les rampes en coin doivent faire face aux rampes en coin. L'assemblage boulonné doit être serré avec un outil standard selon les directives de couple.

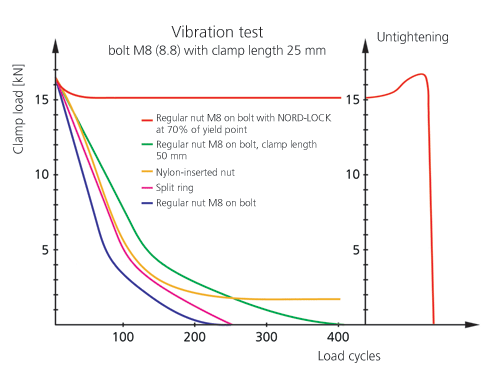

Le test de vibration Junker conforme à la norme DIN 65151, démontre la performance supérieure des rondelles de verrouillage en coin Nord-Lock® dans le maintien de la charge de serrage.
