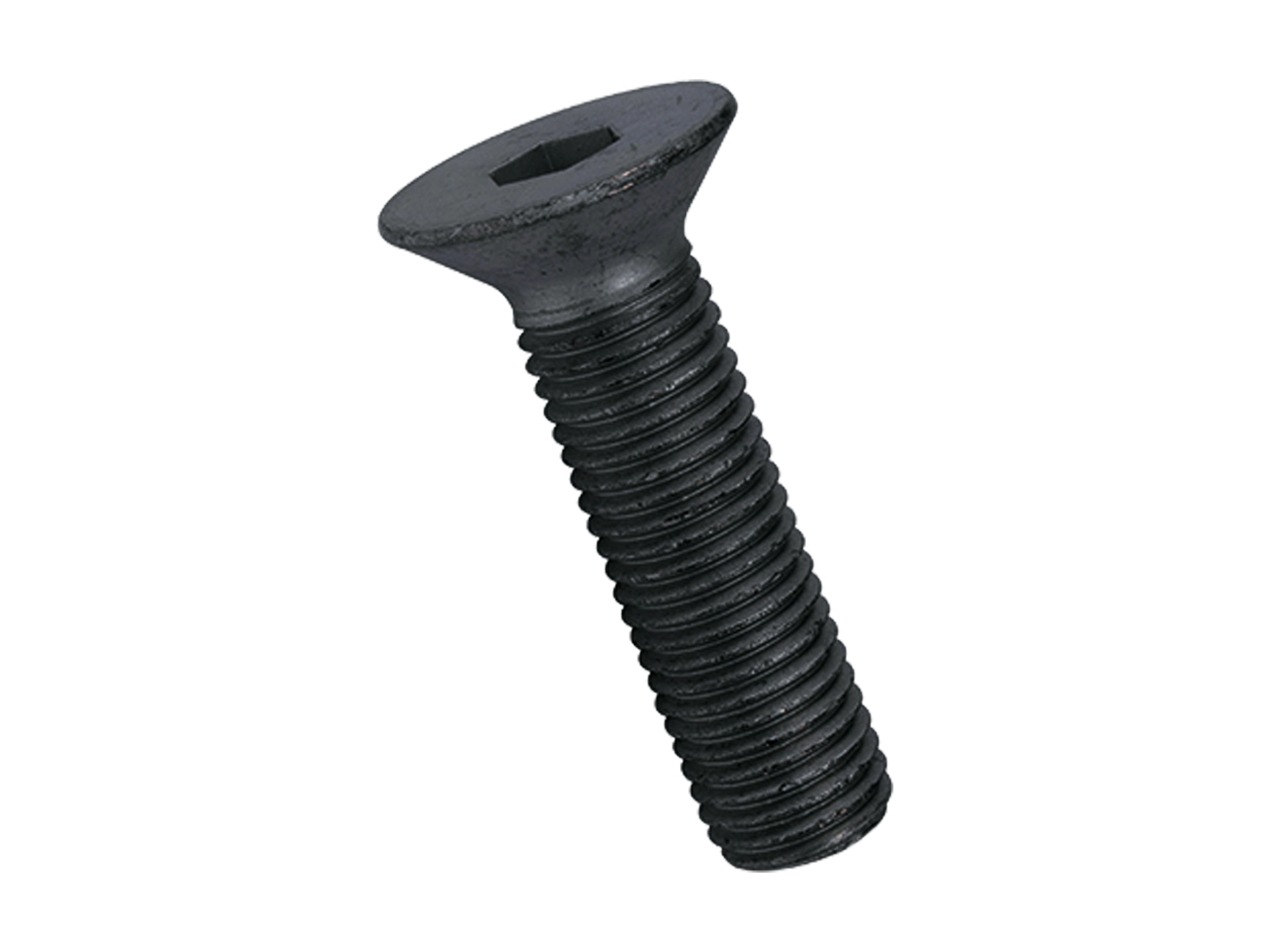

Immagine del prodotto Viti a testa svasata piana con esagono incassato, interamente filettate
  1. Immagine del prodotto Viti a testa svasata piana con esagono incassato, interamente filettate
  2. Disegno tecnico con quote di Viti a testa svasata piana con esagono incassato, interamente filettate
Overlay

1

/2
Immagine del prodotto Viti a testa svasata piana con esagono incassato, interamente filettate
  • Immagine del prodotto Viti a testa svasata piana con esagono incassato, interamente filettate
  • Disegno tecnico con quote di Viti a testa svasata piana con esagono incassato, interamente filettate

Viti a testa svasata piana con esagono incassato, interamente filettate

BN 2101
Standard
ISO 10642 ~DIN 7991 ~UNI 5933
Forma della testa
Svasata piana 90°
Impronta
Cava esagonale
Filettatura
interamente filettate
Materiale
Acciaio
Classe di resistenza
010.9 / 10.9 (È determinante la marcatura sulla testa)
Superficie
nero

Descrizione

Ulteriori informazioni

Le viti secondo la presente specifica sono soggette, a causa della geometria della loro testa, ad una resistenza meccanica ridotta secondo ISO 898-1. L'impiego di viti a testa svasata secondo ISO presuppone la verifica delle condizioni di montaggio per evitare che la testa sporga dal piano!
