Smart Factory Assembly

Soluzioni di monitoraggio video per la verifica dell'assemblaggio e il controllo qualità

Nell'assemblaggio le videocamere forniscono affidabilità. Si può iniziare con una webcam, ampliare il sistema con telecamere I/O per controlli OK/NOK o usare smart cam per guidare gli operatori in tempo reale e tracciare passo dopo passo.

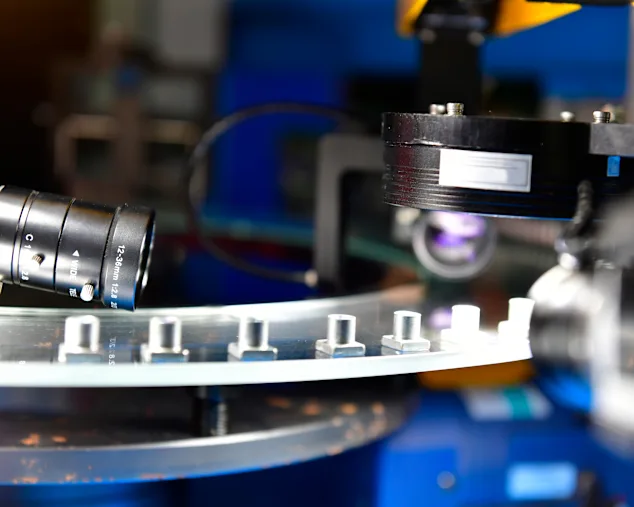

Soluzioni di telecamere per l'assemblaggio

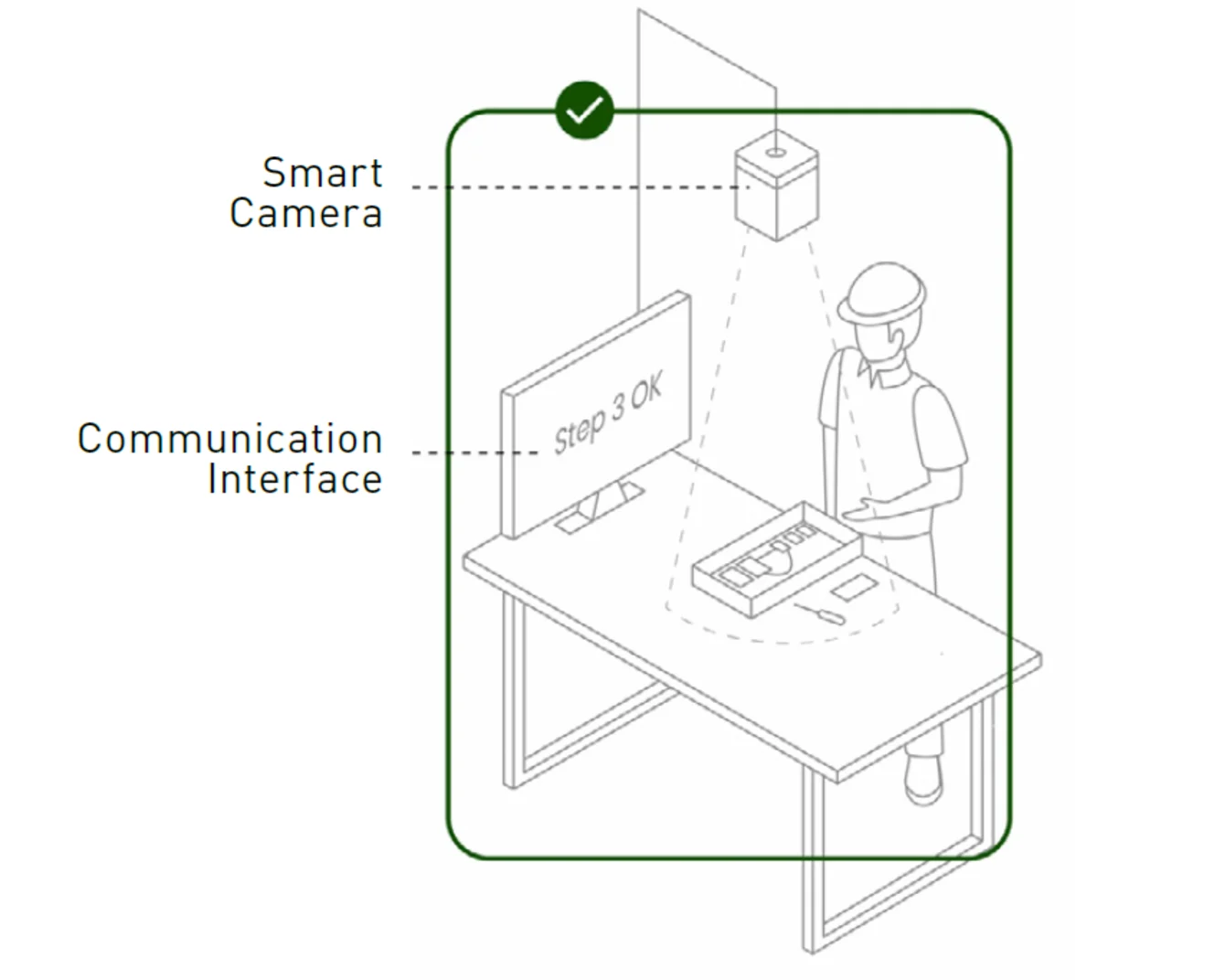

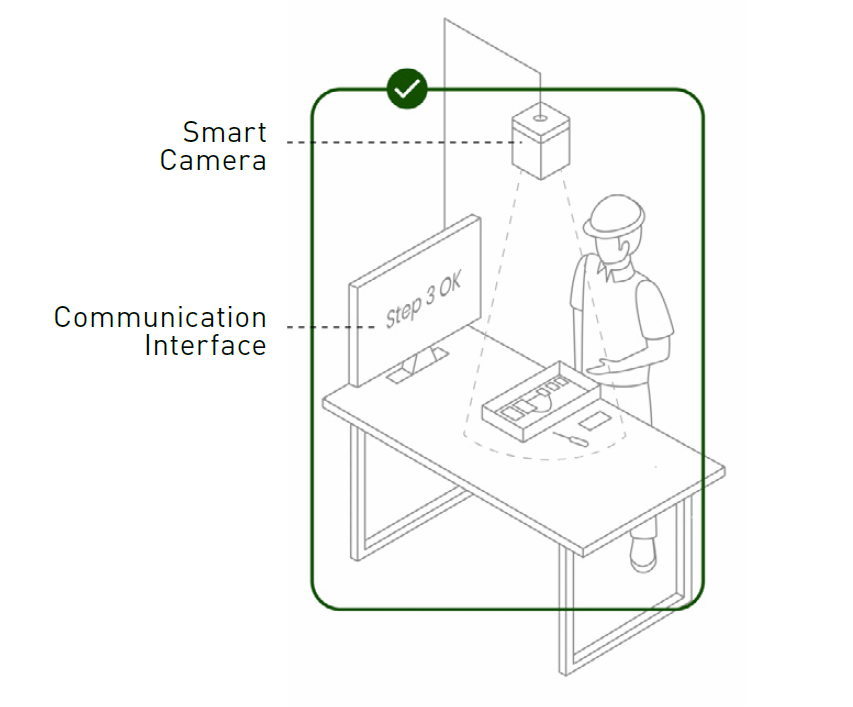

Funzionalità SmartCamera

Oltre alla verifica di base, le soluzioni basate su telecamere rafforzano il controllo di qualità alla postazione di lavoro. Acquisiscono ogni fase dell’assemblaggio e trasformano le informazioni visive in dati di produzione utilizzabili. Gli operatori ricevono un feedback in tempo reale, mentre i supervisori ottengono una documentazione pronta per gli audit che può essere archiviata, condivisa e consultata in qualsiasi momento.

I controlli basati su telecamere migliorano inoltre la formazione e l’affidabilità dei processi. Registrando ogni fase, le deviazioni diventano visibili prima e le migliori pratiche possono essere rafforzate in tutti i team. In combinazione con la nostra piattaforma ELAM Solutions, si crea così un ciclo di feedback chiuso: gli operatori vengono guidati e verificati in tempo reale, mentre la direzione ottiene report coerenti e prove tracciabili della qualità dell’assemblaggio.

Opzioni telecamera: identificare, verificare o certificare

Icona webcam Smart Factory Assembly

Webcam

Telecamera di ingresso e uscita

Telecamera I/O

Bossard Smart Camera Solutions

SmartCamera


Un uomo seduto a una scrivania, concentrato sullo schermo del computer, impegnato nel lavoro.

Casi d'uso della webcam

  • Scansioni di codici a barre/QR
  • Immagini per report di qualità relativi ai prodotti e controlli di fine linea
  • Documentazione fotografica

Casi d'uso della telecamera I/O

  • Presenza/orientamento del pezzo
  • Controlli di completezza

Casi d'uso della SmartCamera

  • Fornire feedback in tempo reale
  • Test di qualità dettagliati e tracciabili, passo dopo passo, per garantire la qualità e la preparazione agli audit

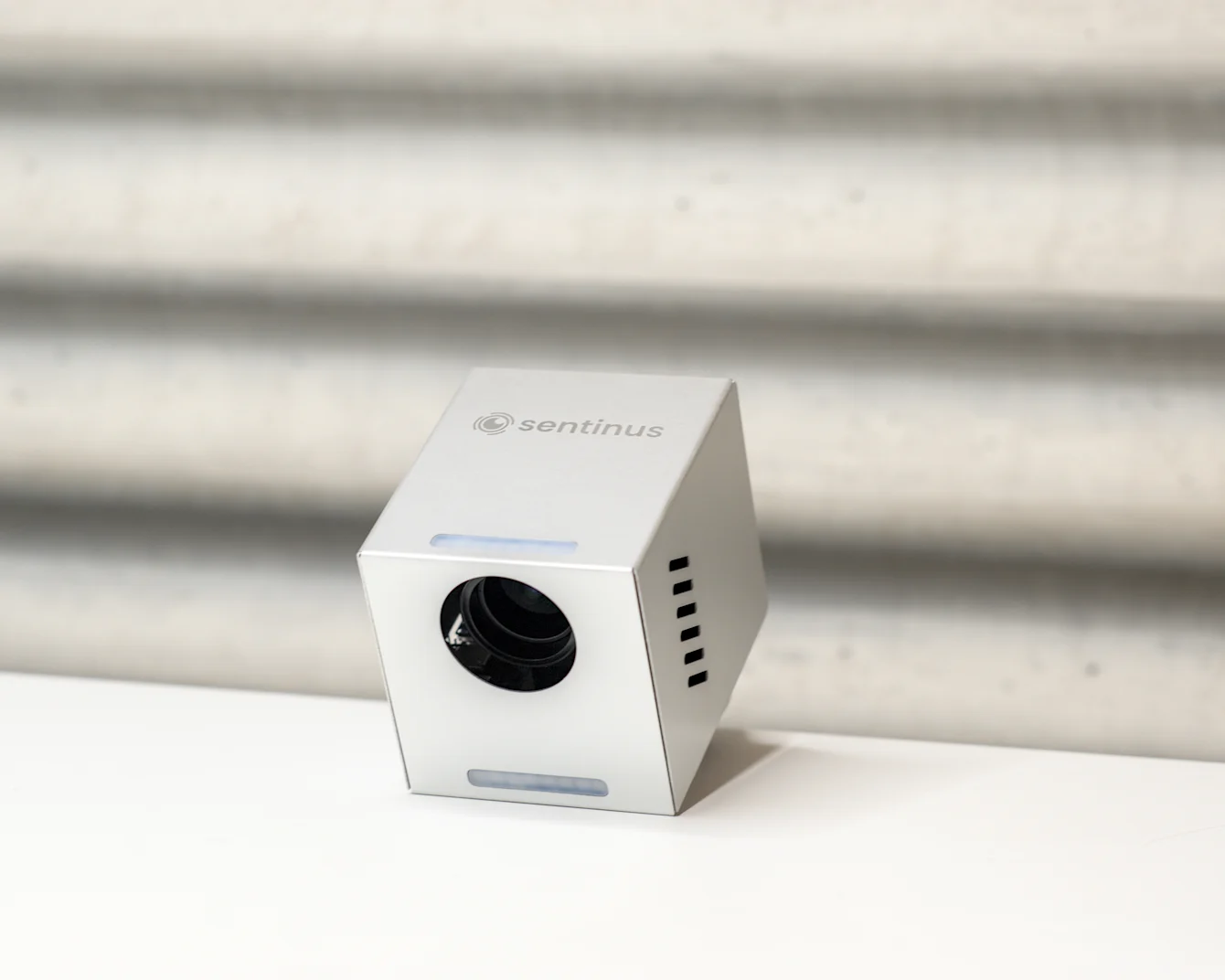

Dispositivo a forma di cubo argentato con una lente, etichettato "sentinus," su una superficie bianca contro uno sfondo grigio testurizzato.

Bossard SmartCamera

Integrata con ELAM Solutions, Bossard SmartCamera verifica le fasi di assemblaggio, rileva i difetti e garantisce la qualità. Aumenta l'efficienza e riduce gli errori, il che la rende uno strumento prezioso per il controllo qualità e l'ottimizzazione della produzione.

La nostra SmartCamera utilizza la visione artificiale per riconoscere in tempo reale mani, utensili, componenti, etichette, codici e stati di assemblaggio. Visualizza le istruzioni e verifica ogni fase in base a regole configurabili, autorizzando o interrompendo automaticamente il processo. Tutti i risultati vengono registrati in ELAM Solutions per garantire la completa tracciabilità e il miglioramento continuo. Funzionando direttamente sul dispositivo, la telecamera riduce al minimo la latenza e si adatta facilmente a diverse stazioni e varianti.

Funzionalità e casi d'uso di SmartCamera

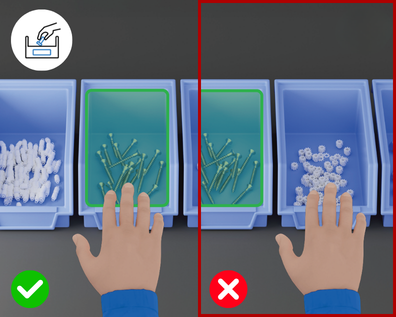

Prelievo

Confronto che mostra il prelievo corretto con segno di spunta verde rispetto al prelievo errato con segno X rosso

Cosa viene rilevato?

  • Se la mano raggiunge il contenitore corretto
  • Se il prelievo del pezzo viene confermato correttamente
  • È possibile richiedere anche prelievi multipli

Come funziona?

  • La telecamera riconosce il movimento della mano e la localizza nel contenitore corretto.
  • Il processo viene avviato solo quando la mano rimane per un breve istante nell'area corretta.
  • L'"area di attivazione" può essere configurata facilmente in un'app web.

Obiettivo/Vantaggi

  • Prevenzione di prelievi errati e componenti sbagliati
  • Il feedback immediato aumenta l'affidabilità e la sicurezza dell'operatore
  • Meno scarti, meno rilavorazioni, costi inferiori

Overlay
Confronto che mostra il prelievo corretto con segno di spunta verde rispetto al prelievo errato con segno X rosso

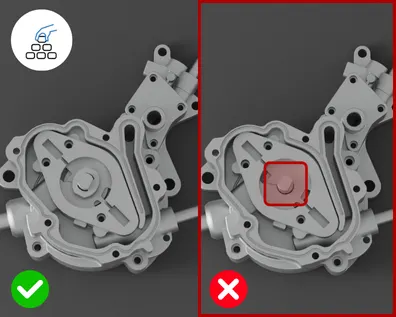

Posizionamento

Due parti metalliche del motore affiancate: immagine sinistra con segno di spunta verde mostra posizionamento corretto, destra con X rossa mostra posizionamento errato con difetto evidenziato.

Cosa viene rilevato?

  • Se il componente previsto è stato posizionato o se un passaggio è stato saltato

Come funziona?

  • La telecamera distingue tre stati: passaggio precedente, attuale e successivo.
  • Il processo continua solo se il passaggio attuale viene riconosciuto correttamente.
  • Se un passaggio viene saltato, il processo si arresta automaticamente.

Obiettivo/Vantaggi

  • Garantisce che nessun componente venga dimenticato
  • Feedback più rapido durante il processo anziché durante l'ispezione finale
  • Riduzione dei reclami e delle rilavorazioni

Overlay
Due parti metalliche del motore affiancate: immagine sinistra con segno di spunta verde mostra posizionamento corretto, destra con X rossa mostra posizionamento errato con difetto evidenziato.

Controllo OK/NOK

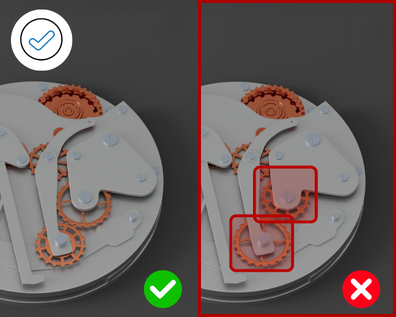

Confronto che mostra l'assemblaggio corretto e scorretto, dimostrando un controllo OK-NOK con Bossard SmartCamera.

Cosa viene rilevato?

  • Se un componente è assemblato correttamente
  • Se sono presenti deviazioni o errori
  • Diverse condizioni di errore note

Come funziona?

  • I modelli di visione classificano automaticamente gli stati come OK o NOK.
  • I risultati appaiono immediatamente sullo schermo o in ELAM Solutions.

Obiettivo/Vantaggi

  • Gli errori vengono rilevati immediatamente e possono essere corretti subito
  • Nessun prodotto difettoso prosegue ulteriormente nel processo
  • Documentazione completa della qualità

Overlay
Confronto che mostra l'assemblaggio corretto e scorretto, dimostrando un controllo OK-NOK con Bossard SmartCamera.

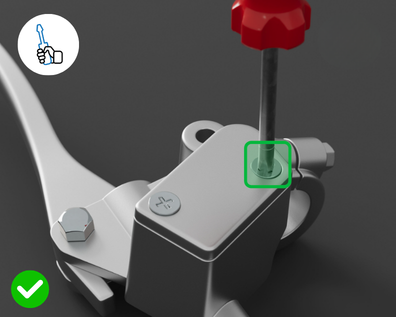

Utilizzo degli utensili

Dispositivo meccanico grigio con manopola rossa in alto e pulsante quadrato verde, che dimostra l'uso corretto dello strumento misurato dalla Bossard SmartCamera.

Cosa viene rilevato?

  • Se è stato utilizzato l'utensile corretto
  • Se l'operazione è stata effettivamente eseguita

Come funziona?

  • La telecamera identifica visivamente l'utensile.
  • Vengono controllati i movimenti e le interazioni.
  • In caso di utilizzo errato, il processo rimane bloccato.

Obiettivo/Vantaggi

  • Sicurezza nei processi critici come l'avvitatura o l'incollaggio
  • Uso corretto dell'utensile garantito senza dispositivi aggiuntivi
  • Tracciabilità completa

Overlay
Dispositivo meccanico grigio con manopola rossa in alto e pulsante quadrato verde, che dimostra l'uso corretto dello strumento misurato dalla Bossard SmartCamera.

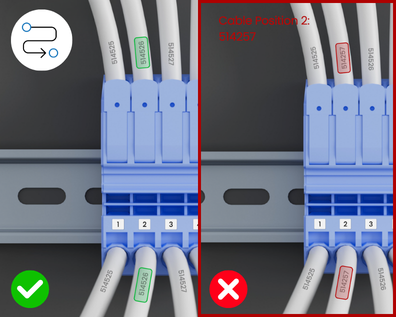

Instradamento dei cavi

Immagine divisa che mostra il corretto e scorretto instradamento dei cavi. Lato sinistro con segno di spunta verde, lato destro con X rossa.

Cosa viene rilevato?

  • Se il cavo è inserito nel connettore previsto
  • All'operatore viene mostrato il collegamento previsto riconoscendo l'etichetta del cavo.
  • Controllo in processo, non solo alla fine

Come funziona?

  • La telecamera legge l'etichetta del cavo e visualizza la posizione corretta.
  • Rileva la posizione corretta della presa.
  • Il processo continua solo quando il cavo e la posizione del connettore corrispondono.

Obiettivo/Vantaggi

  • Prevenzione di costosi errori di cablaggio
  • Documentazione di ogni singola fase di cablaggio
  • Ispezione della qualità direttamente nel processo
  • Riduzione delle rilavorazioni

Overlay
Immagine divisa che mostra il corretto e scorretto instradamento dei cavi. Lato sinistro con segno di spunta verde, lato destro con X rossa.

Controllo quantità

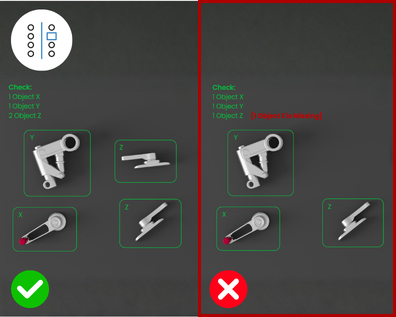

Immagine divisa che mostra l'ispezione quantità SmartCamera. Lato sinistro con segno di spunta verde e quantità corretta di articoli, lato destro con X rossa che indica un articolo mancante.

Cosa viene rilevato?

  • Se è presente il numero corretto di parti
  • Se i componenti sono stati inseriti due volte o non sono stati inseriti affatto

Come funziona?

  • Il sistema conta le parti automaticamente.
  • Confronto con le quantità target memorizzate in ELAM

Obiettivo/Vantaggi

  • Consegne complete – nessuna parte mancante o duplicata
  • Maggiore soddisfazione del cliente e meno reclami
  • Affidabilità nell'imballaggio e nell'assemblaggio

Overlay
Immagine divisa che mostra l'ispezione quantità SmartCamera. Lato sinistro con segno di spunta verde e quantità corretta di articoli, lato destro con X rossa che indica un articolo mancante.

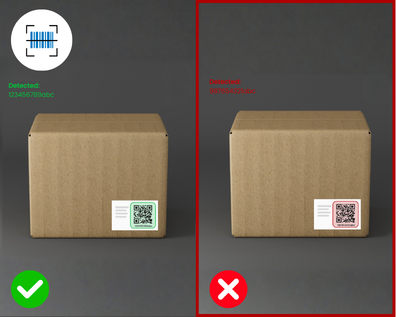

Codice a barre e codice QR

Confronto di due scatole di cartone con etichette con codice QR: scatola sinistra contrassegnata come corretta con segno di spunta verde, scatola destra contrassegnata come errata con X rossa.

Cosa viene rilevato?

  • I codici a barre e i codici QR sui componenti o sugli imballaggi vengono rilevati e digitalizzati automaticamente.
  • Identificazioni univoche per la tracciabilità

Come funziona?

  • La telecamera legge i codici automaticamente.
  • Confronto con il codice di riferimento predefinito

Obiettivo/Vantaggi

  • Tracciabilità completa.
  • Nessuna immissione manuale dei dati necessaria – consentendo un controllo qualità al 100%
  • Documentazione più rapida e digitale

Overlay
Confronto di due scatole di cartone con etichette con codice QR: scatola sinistra contrassegnata come corretta con segno di spunta verde, scatola destra contrassegnata come errata con X rossa.

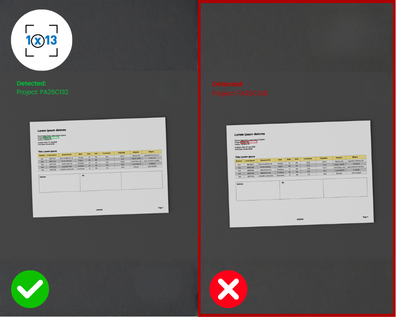

Riconoscimento OCR

Confronto affiancato che mostra l'acquisizione corretta del documento con segno di spunta verde rispetto all'acquisizione errata con segno X rosso

Cosa viene rilevato?

  • Testi stampati su etichette, bolle di consegna o documenti
  • Numeri di serie, dati di produzione e qualità

Come funziona?

  • L'OCR converte il testo direttamente in dati digitali
  • Affidabile anche su superfici difficili
  • Confronto con i codici di riferimento predefiniti

Obiettivo/Vantaggi

  • Nessuna immissione manuale – meno errori
  • Documentazione efficiente e rapida
  • Facile archiviazione dei dati di produzione

Overlay
Confronto affiancato che mostra l'acquisizione corretta del documento con segno di spunta verde rispetto all'acquisizione errata con segno X rosso

Rilevamento dei difetti

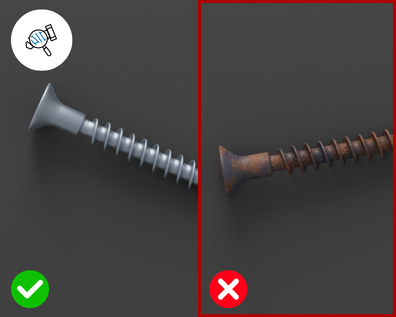

Confronto tra due viti: a sinistra vite corretta con segno di spunta verde, a destra vite arrugginita errata con X rossa.

Cosa viene rilevato?

  • Difetti superficiali come graffi, crepe o ammaccature
  • Deviazioni di colore o componenti errati/mancanti

Come funziona?

  • La telecamera confronta lo stato effettivo con i riferimenti standard.
  • I pezzi difettosi vengono rilevati immediatamente e il processo viene interrotto.

Obiettivo/Vantaggi

  • Controllo qualità in tempo reale al 100%
  • Meno scarti e meno reclami
  • Nessun prodotto difettoso

Overlay
Confronto tra due viti: a sinistra vite corretta con segno di spunta verde, a destra vite arrugginita errata con X rossa.

Rilevamento anomalie

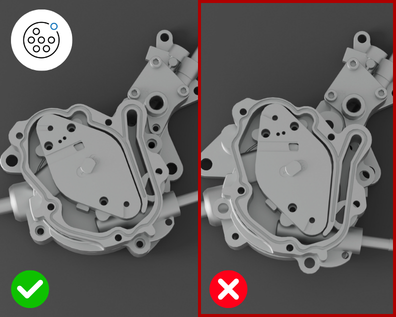

Rilevamento anomalie: immagine divisa di due componenti, uno assemblato correttamente, contrassegnato da un segno di spunta verde, l'altro no, indicato da una X rossa

Cosa viene rilevato?

  • Oggetti imprevisti nel campo visivo (ad es. utensili, corpi estranei o componenti errati)
  • Componenti mancanti su un pezzo o durante una fase di assemblaggio
  • Orientamento o posizionamento errato dei componenti

Come funziona?

  • L'AI apprende lo "stato normale" di una fase di processo attraverso l'addestramento (stato target).
  • La videocamera confronta continuamente l'immagine in tempo reale con questo modello; le deviazioni vengono automaticamente segnalate come anomalie.
  • Al momento del rilevamento, viene attivato un feedback immediato all'interno del sistema ELAM Solutions.

Obiettivo/Vantaggi

  • Rilevamento precoce degli errori prima che il componente raggiunga la fase di processo successiva
  • Prevenzione di interruzioni e costose rilavorazioni
  • Stabilità e sicurezza del processo durante l'intero flusso di lavoro

Overlay
Rilevamento anomalie: immagine divisa di due componenti, uno assemblato correttamente, contrassegnato da un segno di spunta verde, l'altro no, indicato da una X rossa

Utilizzate già videocamere nel vostro reparto di assemblaggio?

Nessun problema, la nostra soluzione è flessibile. Sia che utilizziate la nostra gamma di prodotti o che preferiate ricorrere alle vostre marche preferite, vi aiuteremo a configurare il sistema di videocamere più adatto alle vostre esigenze. Molti dei principali produttori sono già integrati.

Siete pronti a partire?

Scoprite di più sulla digitalizzazione dell'assemblaggio. Consultate i nostri esperti oggi stesso.
