체결 기술
블라인드 리벳 너트의 체결 원리와 적용 분야, 그리고 올바른 제품 선택을 위한 핵심 기준을 소개합니다.
블라인드 너트(팝너트)는 박판(얇은 철판), 프로파일, 하우징처럼 두께가 얇아 일반적인 탭핑(체결 나사산 가공)이 어려운 부품에 고강도 너트 나사산을 형성해 주는 고기능성 체결 부품입니다.
가장 큰 장점은 ‘블라인드(Blind)’ 라는 이름 그대로, 부품의 배면(뒷면)에 접근할 필요 없이 전면(한쪽 방향)에서만 실시간으로 간편하게 설치할 수 있다는 점입니다.
대표적인 적용 분야 :
블라인드 너트를 체결하고 나면 언제든 볼트를 자유롭게 조이고 풀 수 있는 완벽한 기능성 나사산(탭)이 영구적으로 확보됩니다.
많은 산업 현장에서는 일반적인 볼트·너트 체결 방식이나 탭 가공(암나사 가공)을 적용하기 어려운 경우가 있습니다. 블라인드 리벳 너트는 이러한 제약을 효과적으로 해결하며, 안정적인 체결 솔루션을 제공합니다.
체결부의 후면 접근이 불가능한 경우에도 블라인드 리벳 너트는 작업면 한쪽에서만 설치가 가능합니다.
판재 두께가 얇아 직접 탭 가공이 어려운 경우, 블라인드 리벳 너트는 견고한 암나사부를 형성하여 높은 체결 강도를 제공합니다. 또한 다공성 소재, 복합소재, 표면 손상에 민감한 재질에도 적용 가능한 전용 제품이 있어 모재(Base Material)를 보호하면서 안정적인 체결을 구현할 수 있습니다.
간단한 설치 공정과 높은 재현성으로 안정적인 품질 확보 및 조립 비용 절감이 가능합니다.
블라인드 리벳 너트의 소성 변형을 통해 견고하게 고정되어 충격과 진동에도 체결력이 유지됩니다.
금속, 플라스틱, 복합소재 등 다양한 이종 소재 간 체결에 사용할 수 있습니다.
다양한 규격과 넓은 그립 범위로 여러 판재 두께와 응용 분야에 적용 가능합니다.
블라인드 리벳 너트의 설치 공정은 비교적 간단하지만, 안정적인 체결 품질을 확보하기 위해서는 정밀한 작업이 필요합니다.
최신 블라인드 리벳 너트 설치 장비는 인장력(Force) 또는 스트로크(Displacement)를 정밀하게 제어하여 모재 변형을 최소화하고, 일관된 체결 품질과 높은 공정 신뢰성을 제공합니다.

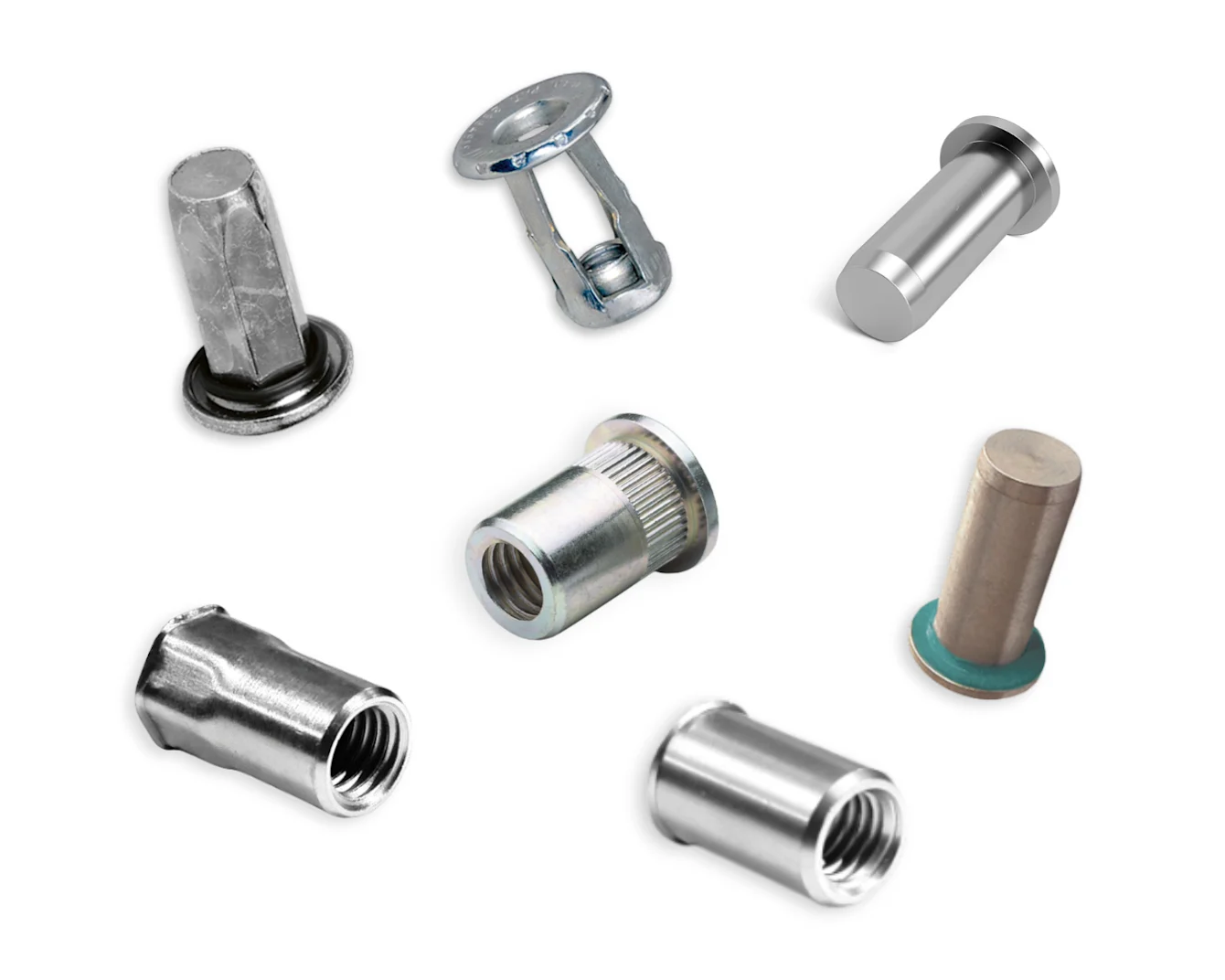

적합한 블라인드 리벳 너트를 선택하기 위해서는 적용 환경과 요구 성능을 고려해야 합니다. 그중에서도 샤프트 형상(Shaft Geometry)은 체결 성능을 결정하는 중요한 요소입니다.

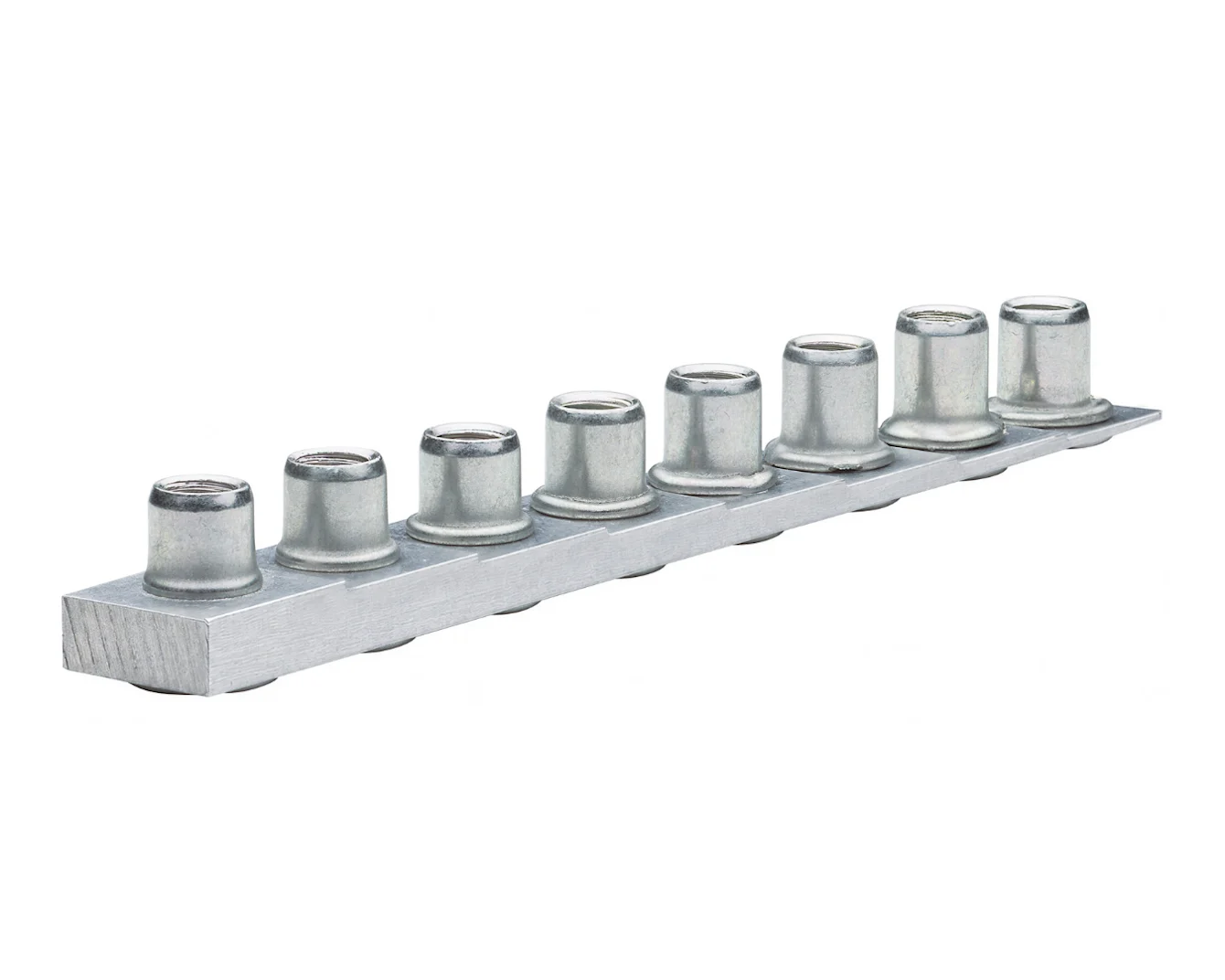

블라인드 리벳 너트는 특정 판재 두께 범위에 맞춰 설계됩니다. 예를 들어 0.5~3 mm, 3~6 mm와 같은 적용 두께 범위를 가지며, 적절한 제품 길이를 선택해야 안정적인 체결력과 최적의 압착 성능을 확보할 수 있습니다.
블라인드 리벳 너트는 일반적으로 강도 등급 8.8 볼트 체결에 적합하도록 설계됩니다. 더 높은 강도 등급(10.9 또는 12.9)이 요구되는 경우에는 더 긴 나사산 체결 길이와 최적화된 형상을 적용한 특수 설계 제품이 사용됩니다.
참고: 블라인드 리벳 너트에는 통일된 DIN 또는 ISO 표준이 적용되지 않으므로, 시험 방법 및 성능 특성은 제조업체에 따라 다를 수 있습니다.

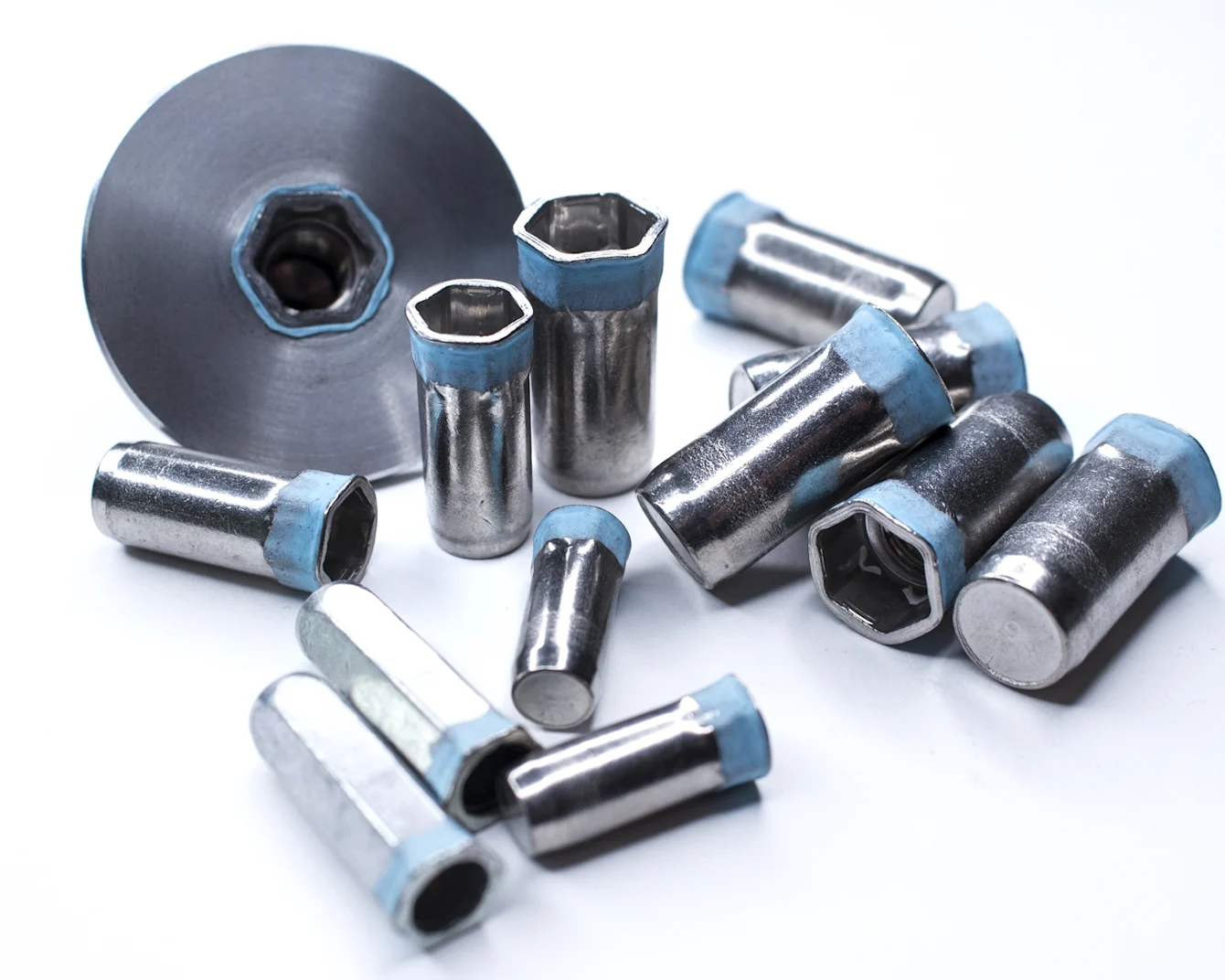

전자기기 하우징, 제어반, 옥외 설비 등 습기나 수분에 노출되는 환경에서는 씰링(Sealing) 기능을 갖춘 블라인드 리벳 너트를 사용할 수 있습니다.
이를 통해 파일럿 홀이 규격에 맞게 가공되고 리벳 너트가 올바르게 설치된 경우, IP67 또는 IP68 수준의 방진·방수 성능을 구현할 수 있습니다.
블라인드 리벳 너트는 다음과 같은 산업 분야에서 널리 사용됩니다.
호스 연결 피팅, 접지용 접점, 특수 나사산 형상 등 특정 적용 환경에 최적화된 맞춤형 블라인드 리벳 너트도 소량 생산 대응이 가능합니다.
블라인드 리벳 너트는 적절하게 설계 및 적용될 경우, 높은 신뢰성과 내구성을 갖춘 체결 솔루션을 제공합니다. 성공적인 적용을 위해서는 다음 요소를 고려해야 합니다.
블라인드 리벳 너트를 설계 단계부터 조립 공정까지 종합적으로 검토하면, 체결 품질 향상은 물론 불량률 감소와 생산성 향상이라는 효과를 얻을 수 있습니다.
