下載技術資訊
材料螺絲和螺帽
不鏽鋼緊固件
了解不鏽鋼緊固件的資訊，包括各種材料組、化學成分、獨特特徵和不銹鋼緊固件的優勢。
內容
我們的技術資料表包括 ISO 指定鋼組：不鏽鋼奧氏體與馬氏體、鐵素體和雙相鋼的表格和概覽。還可以找到有關不鏽鋼緊固件的不同強度等級、不鏽鋼的化學成分以及不鏽鋼螺絲和螺帽的標記的資訊。此外，這份技術摘要還包含表格和概覽，提供以下資訊：
- ISO 指定鋼組
- 材料組
- 耐腐蝕不鏽鋼的化學成分
- 按材料號的耐腐蝕不鏽鋼的化學成分
- 不鏽鋼奧氏體鋼的顯著特徵

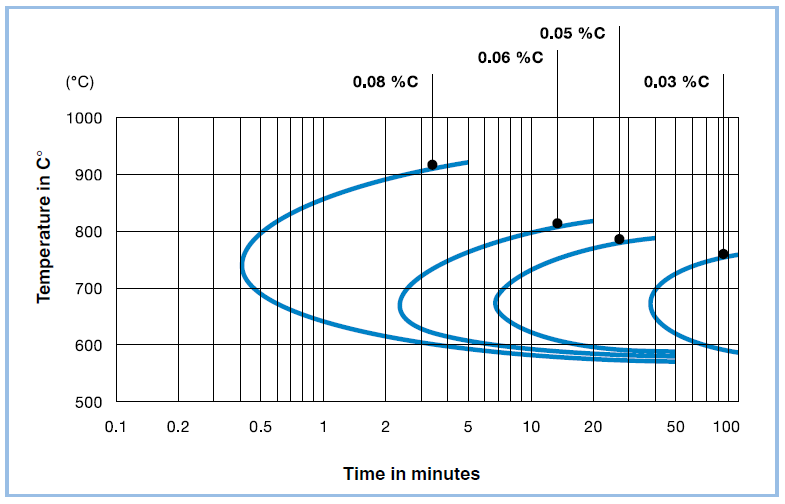

- 奧氏體不鏽鋼的晶間腐蝕時間-溫度圖
- 不鏽鋼奧氏體鋼的化學耐性
- 使用由耐銹奧氏體鉻/鎳鋼 A1、A2 和 A4 製成的緊固件的技術論點
- 由奧氏體不鏽鋼製成的緊固件的機械性能
- 由奧氏體鋼製成的螺絲的最小斷裂扭矩（MB min），螺紋 M1.6 至 M16（普通螺紋）
- 在高溫下 0.2 % R 的參考值p0, 2，以室溫值的百分比表示
- 由不鏽鋼製成的螺絲和螺帽的標記
不同鋼材組別根據ISO 3506
奧氏體不銹鋼
奧氏體鋼（鋼級 A1、A2、A3、A4、A5 和 A8），含有高量的鉻和鎳，無法通過熱處理硬化。它具有優異的耐腐蝕性，良好的延展性，通常只有輕微的磁性。
鐵素體不銹鋼
鐵素體鋼（鋼級F1）含碳量低於0.1%，通常含有11%至18%的鉻，無法通過熱處理硬化，且具有顯著的磁性。如果計劃應用中對耐腐蝕性的要求低於奧氏體鋼級A2或A3，不銹鋼級F1可能是一個經濟的折衷選擇。
馬氏體不銹鋼
馬氏體鋼（鋼級 C1、C3 和 C4）含有高量的鉻，但鎳含量非常低，可以通過熱處理硬化以增加強度。然而，它的延展性降低，且顯著具有磁性。馬氏體鋼級 C1 和 C4 的耐腐蝕性低於奧氏體鋼級。
雙相不銹鋼
雙相不銹鋼（鋼種 D2、D4、D6 和 D8）具有奧氏體和鐵素體相的微觀結構（通常為 40% 至 60%），與奧氏體不銹鋼相比，具有較高的鉻含量和較低的鎳含量。它具有高強度和高磁化性。雙相不銹鋼還具有優異的耐腐蝕性，與奧氏體不銹鋼 A1 至 A5 相比，對應力腐蝕開裂的抵抗力更好。
關於點蝕和縫隙腐蝕，D2 至少具有與 A2 相當的耐腐蝕性；D4 相當於 A4。D6 的耐腐蝕性優於 A4 和 D4。D8 的耐腐蝕性可與 A8 相媲美。
