Elementy złączne wciskane PEM®

Obecna na rynku od 1942 roku marka PEM® oferuje elementy złączne wciskane o szerokim spektrum zastosowań w różnych gałęziach przemysłu, które od lat cieszą się niesłabnącą popularnością. Stale rozbudowywana paleta produktów umożliwia elastyczność wyboru. Ich funkcjonalność zapewnia trwałe, niezawodne złącze, zaś prostota montażu pozwala zaoszczędzić czas i zredukować koszty procesu.

Główne zalety elementów wciskanych PEM®

Wysoka obciążalność, nawet w przypadku cienkich blach od 0,5mm
Nie wymagają specjalnego przygotowywania otworu ani korekty gwintu
Idealne również do powierzchni powlekanych
Wysoka dokładność pozycjonowania

Nakrętki wciskane | PEM®
Cechy

Nakrętki wciskane PEM® posiadają wysoką wytrzymałość na skręcanie i wyrywanie. Mają zróżnicowane długości trzpienia. Są przeznaczone do stali szlachetnej i metali, a w niektórych przypadkach także do paneli ze stali nierdzewnej.

Ich szeroki zakres asortymentowy obejmuje między innymi: nakrętki obustronnie obciążalne, samohamowne, zamknięte, a także miniaturowe. Cała linia produktowa ma ponadto swoje odpowiedniki przeznaczone do płyt PC.

Dostępne w różnych materiałach, wykończeniach powierzchni, rozmiarach i odmianach
Wymiary gwintów: od M2 do M12

Nakrętki wciskane obustronnie obciążalne | PEM®
Cechy

Nakrętki wciskane obustronnie obciążalne nadają się do odpornych na skręcanie połączeń śrubowych, sprężystych z obu stron, stosowanych w cienkościennych aplikacjach.

Konstrukcje typu RMHB zostały specjalnie zaprojektowane do stosowania w ograniczonych przestrzeniach instalacyjnych jako konstrukcje miniaturowe. W odróżnieniu od podstawowych nakrętek wciskanych, trzpień jest nitowany. Z tego powodu odległość od krawędzi jest mniej istotnym kryterium.

Stal ocynkowana, pasywowana bezbarwnie
Wymiary gwintów: M3 – M4 – M5

Kołki wciskane | PEM®
Cechy

Szeroki asortyment kołków wciskanych PEM® obejmuje elementy dedykowane do otworów przelotowych i nieprzelotowych, kołki gwintowane, z gwintem grubozwojowym, a także bez gwintu. Są przeznaczone do stali szlachetnej i metali, a w niektórych przypadkach także do paneli ze stali nierdzewnej.

Produkty PEM® charakteryzują się bardzo dużą wytrzymałością na obciążenia skręcające i wyrywające. Po wciśnięciu podstawa kołka licuje się z powierzchnią blachy bez potrzeby dodatkowego doszczelniania czy przyspawania.

Dostępne w różnych materiałach, wykończeniach powierzchni, rozmiarach i odmianach
Wymiary gwintów: od M2,5 do M10, a także gwinty grube

Kołki wciskane gwintowane o wysokiej odporności | PEM®
Cechy

Kołki wciskane gwintowane zapewniające wyjątkowo wysoką odporność na moment obrotowy i przeciąganie.

Typy: HFH, HFHS, HFHD, HFHDS
Dostępne w różnych materiałach, wymiarach i rodzajach

Kołki wciskane (bez gwintu) | PEM®
Cechy

Dodatkowo dostępne są kołki niegwintowane do materiałów metalowych. Można je stosować jako kołki pozycjonujące lub ograniczniki.

Dostępne w różnych materiałach, wymiarach i rodzajach

Tulejki wciskane | PEM®
Cechy

Tulejki wciskane gwintowane PEM® obejmują elementy dedykowane zarówno do otworów przelotowych jak i nieprzelotowych, umożliwiających ukryty montaż. Są przeznaczone do stali szlachetnej i metali, a w niektórych przypadkach także do paneli ze stali nierdzewnej.

Po wciśnięciu tulejka licuje się z powierzchnią blachy bez konieczności dodatkowego uszczelniania czy przyspawania. Podstawa w kształcie sześciokąta zapobiega jej przekręcaniu.

Dostępne w różnych materiałach, rozmiarach i rodzajach
Rozmiary gwintów: M3 - M4 - M5; miniaturowe rozmiary gwintów; różne opcje otworów przelotowych

Tulejki wciskane z otworem przelotowym | PEM®
Cechy

Tulejki do montażu podtynkowego na wcisk. Możliwość wciskania w okrągłe otwory. Łeb sześciokątny zapewniający odporność na przekręcanie.

Dostępne w różnych materiałach, rozmiarach i odmianach
Wymiary gwintów: M3 - M4 - M5; miniaturowe wymiary gwintów; różne opcje otworów przelotowych

Śruby wciskane niegubione do paneli | PEM®
Cechy

Śruby wciskane niegubione do paneli to elementy niewypadające ze sprężyną lub bez sprężyny. Ich duża różnorodność pod względem powierzchni nośnych i długości pozwala na szerokie spektrum zastosowań.

Dostępne w różnych materiałach, rozmiarach i odmianach
Wymiary gwintów: M3 - M4 - M5 - M6

Kołki dystansowe | PEM®
Cechy

Kołki dystansowe wciskane PEM® umożliwiają szybki montaż i demontaż metalowych komponentów, na przykład pokryw, płytek obwodów drukowanych, itp.

Stal nierdzewna, różne długości dystanserów

Nakrętki wciskane SMT na taśmie | PEM®
Cechy

Taśmowane nakrętki wciskane zostały zaprojektowane specjalnie do montażu na płytkach PCB. Dostępne z lub bez punktu klejenia. Ustawianie poprzez lutowanie zarówno w otworach przelotowych, jak i nieplaterowanych. Stosowanie tej procedury nie powoduje ryzyka uszkodzenia płytki drukowanej.

Materiał: stal ocynkowana
Rozmiary gwintów: M2 - M2,5 - M3 - M4 - M5

Tulejki dystansowe SMT na taśmie | PEM®
Cechy

Zaprojektowane specjalnie do paneli PC, osadzone na taśmie tulejki mogą być stosowane do płytek obwodu drukowanego z przewodzącymi i nieprzewodzącymi otworami. Procedura ta umożliwia automatyczne podawanie oraz zapewnia brak ryzyka zniszczenia płytki podczas montażu. Są dostępne z podkładką klejową lub bez.

Materiał: stal ocynkowana
Rozmiary gwintów i konstrukcje: M3 i otwory przelotowe 3,6 - 4,2

Elementy złączne wciskane PEM®

PEM® Łączniki wciskane

4,1 MB PDF Pobierz broszurę Document

Prasy pneumatyczne i akcesoria PEMSERTER®

Od ręcznego modelu podstawowego, poprzez wersję półautomatyczną z opcją podawania, aż po zaawansowaną technologicznie maszynę z czterokierunkowym podawaniem i podłączeniem robota, PEM® oferuje gamę maszyn spełniającą każde wymagania. Możliwe jest nawet podawanie elementów złącznych bezpośrednio do prasy aplikacyjnej.

Prasy pneumatyczne PEMSERTER^® >>

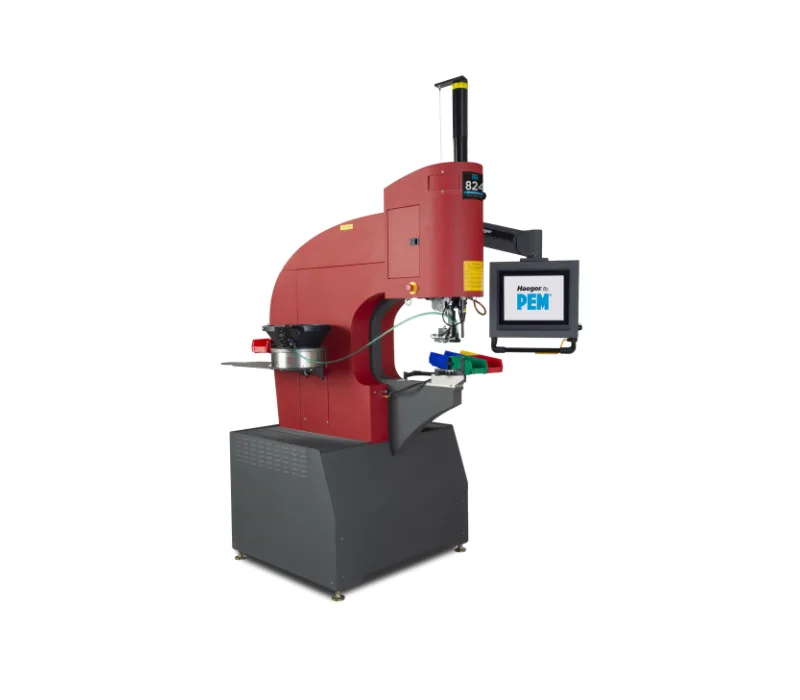

Prasy hydrauliczne i akcesoria Haeger®

Wielofunkcyjny system, zapewniający poprawę produktywności i jakości montażu. Obejmuje wszystkie elementy wciskane PEM®: od kołków gwintowanych i elementów dystansowych, po nakrętki wciskane i komponenty zintegrowane. Dzięki obszernemu zestawowi narzędzi możliwe jest łatwe wykonanie nawet specjalnych rozwiązań.

Prasy hydrauliczne Haeger^® >>
