Ước tính đường kính vít

theo hướng dẫn của VDI 2230¹⁾

Quy trình sau đây cho phép ước tính sơ bộ các kích thước vít bắt buộc đối với mối nối bắt vít cụ thể và ở nhiệt độ khoảng 20 °C, tương ứng với các chi tiết trong VDI 2230. Kết quả phải được kiểm tra bằng toán học trong từng trường hợp.

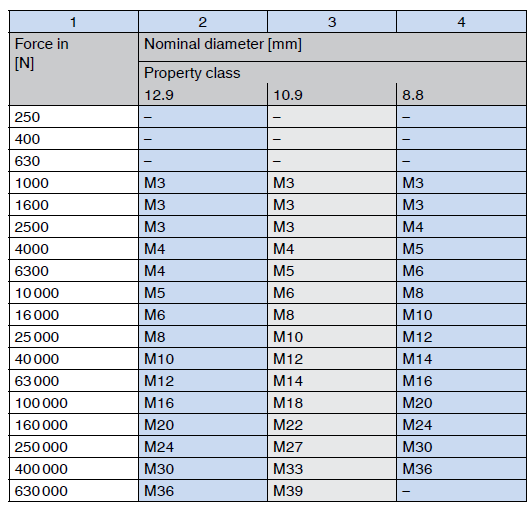

A Chọn trong cột 1 lực cao hơn tiếp theo của công của lực _A,Q tác động lên mối nối bắt vít.

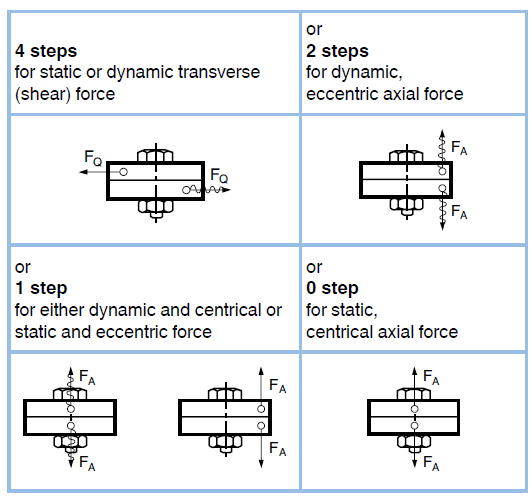

B Tải trước tối thiểu bắt buộc F_{M min} được tìm thấy bằng cách tiếp tục tiến hành từ số này:

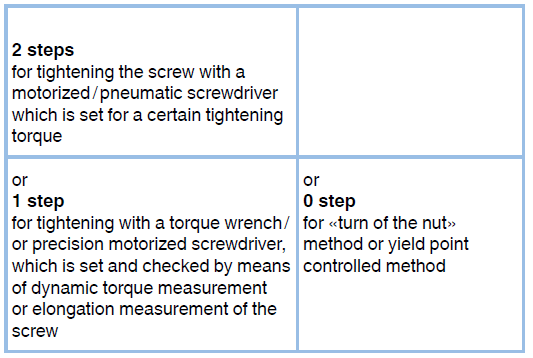

C Lực tải trước tối đa bắt buộc F_{M max} được tìm thấy bằng cách tiếp tục triển khai từ lực này F_{M min} bằng cách:

D Sau khi ước tính tải trước (lực), kích thước vít chính xác được tìm thấy trong cột 2 đến 4 với từng cấp bền thích hợp.

Khớp nối chịu tải trọng động và lệch tâm bởi lực dọc trục F_A = 8500 N. Vít có cấp bền 12.9 sẽ được lắp ráp bằng cờ lê lực siết thủ công.
A 10 000 N là lực cao hơn tiếp theo đối với F_A itrong cột 1
B 2 bước cho «lực lệch tâm và trục động» dẫn đến F_{M min} = 25 000 N
C 1 bước để «siết chặt thủ công bằng cờ lê» dẫn đến F_{M tối đa} = 40 000 N
D Đối với F_{M tối đa} = 40 000 N kích thước ren M10 được tìm thấy trong cột 2 (cấp bền 12.9)
